Промышленный жидкий кислород — это бесцветный и не имеющий запаха жидкий кислород с низкой температурой и огнеопасными свойствами. В нефтяной, химической промышленности и медицине жидкий кислород широко используется в производственном процессе. Его утечка может нанести серьезный вред операторам и оборудованию. Мониторинг давления в резервуарах и трубопроводах жидкого кислорода в режиме реального времени позволяет вовремя обнаружить аномальные условия, что имеет большое значение для обеспечения промышленной безопасности.
Индивидуальный обмен кейсами
Пользователи из Германии самостоятельно выбирали модель и параметры через наш сайт:

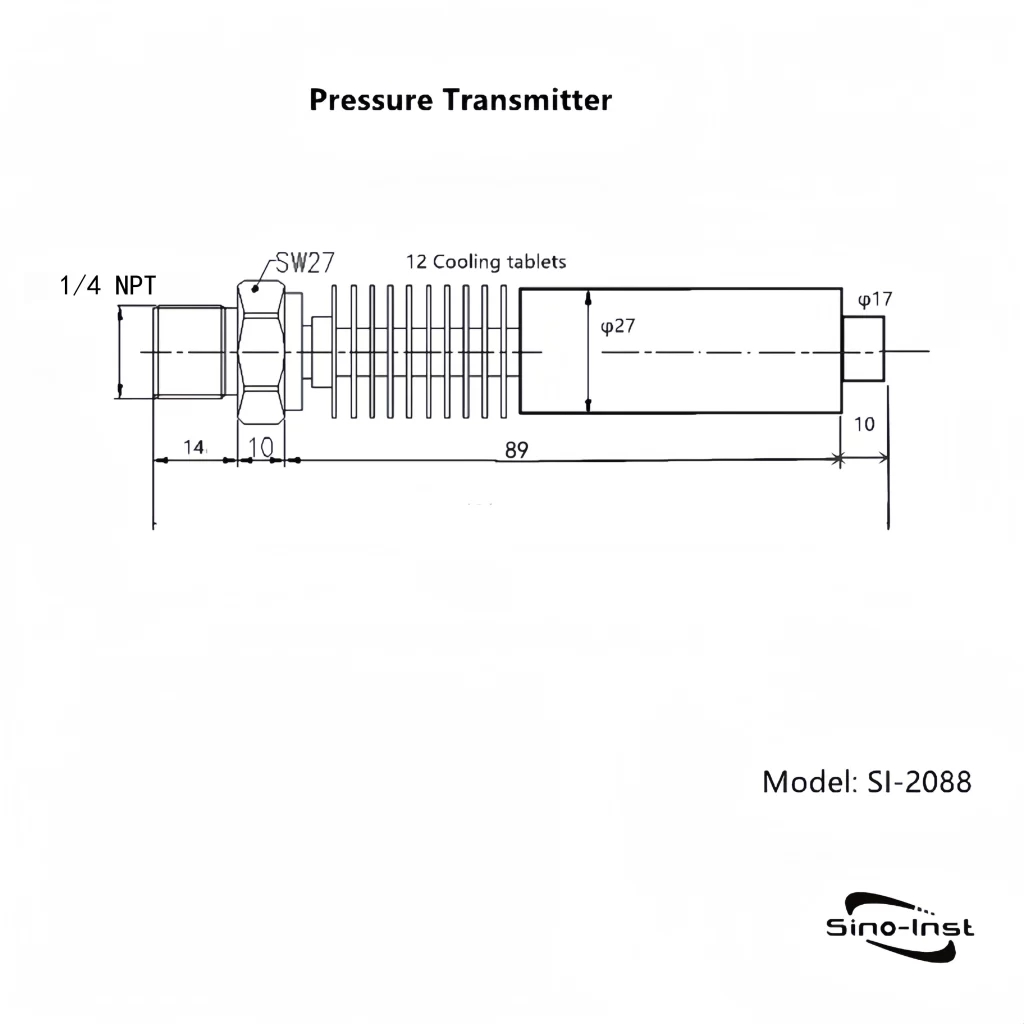

- Преобразователь давления
- Модель: СИ-2088
- Среда измерения: LIN или LOX.
- Диапазон давления: избыточное давление 0-30 бар
- Температура: -200 ℃
- 24 DC
- Двухпроводная система 4-20 мА
- Монтаж резьбы 1/4″NPT
- Нет локального отображения
Применение датчика давления жидкого кислорода в промышленности
Металлообрабатывающая промышленность: В процессе резки металлических материалов жидкий кислород обычно смешивают с топливным газом. Высокая температура, создаваемая смешанным газом при сгорании, может быстро расплавить металл. По сравнению с традиционными методами резки, процесс использования жидкого кислорода не только ускоряет рабочий процесс, но и снижает потери материала.
Химическая промышленность: Жидкий кислород является окислителем во многих химических реакциях. В то же время жидкий кислород является также основным окислителем для ракетного топлива в аэрокосмической отрасли. Он может выделять большую энергию и обеспечивать надежную гарантию мощности для запуска космических аппаратов.
Медицинская сфера: В медицинской промышленности жидкий кислород преобразуется в газообразный кислород, который широко используется в системе подачи кислорода в больницах.
Защита окружающей среды: Жидкий кислород контролирует выбросы промышленных отработанных газов, участвуя в реакции окисления вредных газов. Жидкий кислород может помочь генерировать озон при очистке сточных вод и участвовать в дезинфекции и очистке воды.
Наши преимущества
- Высокая точность
- Высокая чувствительность
- Широкий диапазон температур и хорошие температурные характеристики
- Высокая надежность и стабильность
- Хорошая совместимость и коррозионная стойкость
Принцип работы
На основе пьезорезистивного эффекта монокристаллического кремния с использованием передовой технологии микроэлектромеханической обработки на кремниевой пластине в определенном направлении изготавливается упругий компонент, а с использованием технологии интегральных схем в соответствующем месте изготавливаются четыре чувствительных к силе резистора с равным сопротивлением, соединенные в мост Уитстона.
Постоянное напряжение (ток) подается на мост, а измеренное давление передается на кремниевую пластину без потерь через силиконовое масло, запечатанное в измерительной мембранной коробке. Передатчик выдает сигнал напряжения, линейно пропорциональный измеряемому давлению, а затем сигнал напряжения усиливается и преобразуется в двухпроводной стандартный сигнал через электронную схему.
1. Преобразование давление-деформация: Когда давление измеряемой среды прикладывается к диафрагме датчика, диафрагма будет производить небольшое смещение из-за силы, и это смещение пропорционально давлению среды. Например, если взять в качестве примера диафрагму из нержавеющей стали или керамики, под действием давления диафрагма претерпевает упругую деформацию, а затем деформация передается на диффузный кремниевый чип через силиконовое масло.
2. Пьезорезистивный эффект: Принцип работы диффузного кремниевого чипа основан на пьезорезистивном эффекте. Внутри чипа находятся четыре мостовые структуры Уитстона. Когда микросмещение диафрагмы передается чипу, чип генерирует напряжение, которое в свою очередь вызывает изменение значения сопротивления, а изменение значения сопротивления пропорционально давлению на диафрагму.
3. Преобразование сигнала и выход: мост не сбалансирован из-за изменения значения сопротивления, тем самым выдавая электрический сигнал, пропорциональный давлению. Этот электрический сигнал будет обработан схемой формирования сигнала внутри датчика и в конечном итоге преобразован в общий стандартный измерительный сигнал, который удобен для последующего сбора и обработки данных.
