Криогенный преобразователь давления для жидкостей -252°C/-350°F | Модель CPT-20SD1
Датчик криогенного давления (модель CPT-20SD1) — это сверхнизкотемпературный датчик давления, специально используемый для измерения давления криогенной жидкости. Датчик криогенного давления используется более широко, чем обычное реле криогенного давления и криогенный манометр.
Преобразователь криогенного давления модели CPT-20SD1 используется в авиации, аэрокосмической отрасли, кораблях, жидком кислороде, жидком азоте, жидком водороде, охлаждающих резервуарах, рекомендуемых агентах, криогенных резервуарах и т. д., а также в криогенных научных экспериментах.
Технические параметры преобразователя криогенного давления
| Диапазон | 0～0.2МПа…15МПа…60МПа |
| Тип давления | Абсолютное давление, манометрическое давление |
| Рабочее напряжение | 5-15VDC (10VDC)/ 9-36vdc |
| Выход сигнала | 0-5vdc, 0-10vdc, 4-20mA |
| Нулевой выход | ±5% полной шкалы (типичное значение) |
| Выход при полной нагрузке | Вариант 10 мВ, 20 мВ, 100 мВ |
| Линейные приводы | 0.1% полной шкалы, 0.2% полной шкалы |
| Повторяемость | 0.05% от полной шкалы |
| Точность подачи | ±0.25 % полной шкалы, ±0.5 % полной шкалы (по умолчанию) Нормальная температура: 0.1% полной шкалы, 0.2% полной шкалы, 0.5% полной шкалы; Низкая температура: 0.5% FS% ~ 3% FS |
| Рабочая Температура | -196℃～+125℃、-210℃/-350°F (специально)、-252℃, -260℃ можно настроить |
| Низкотемпературный дрейф нуля | 1 ~ 4% полной шкалы (полная температурная зона) |
| Дрейф нуля при высокой температуре | 1 ~ 4.5% полной шкалы (полная температурная зона) |
| Частота отклика | > 1 кГц или > 5 кГц опционально |
| сопротивление изоляции | ≥ 100 МОм/50 В |
| Безопасная перегрузка: | 150 % полной шкалы (в 1.5 раза больше полной шкалы) |
| Ограничить перегрузку: | 300 % полной шкалы (в 3 раза больше полной шкалы) |
| Вибрация | 5 ~ 1000 Гц, амплитуда 2 мм, X, Y, Z по 30 минут, выходной сигнал изменяется менее чем на 0.1% полной шкалы. |
| Нить | M3, M4, M5, M6, M8, M10, M12 × 1 или назначенный |
| Измерительная среда | Жидкий кислород/жидкий азот/жидкий водород и т. д. |
| Влажность | 95% RH |
| Уровень водонепроницаемости | Корпус IP65 или IP67 |
Применение датчиков криогенного давления
- Криогенные научные эксперименты, жидкий кислород, жидкий азот, жидкий водород, жидкий гелий и т. д.
- Измерение давления и низкой температуры в резервуарах-охладителях, криогенных резервуарах, топливе и т. д.
- Криогенные резервуары для хранения аэрокосмических, авиационных, военно-морских судов и т. д.

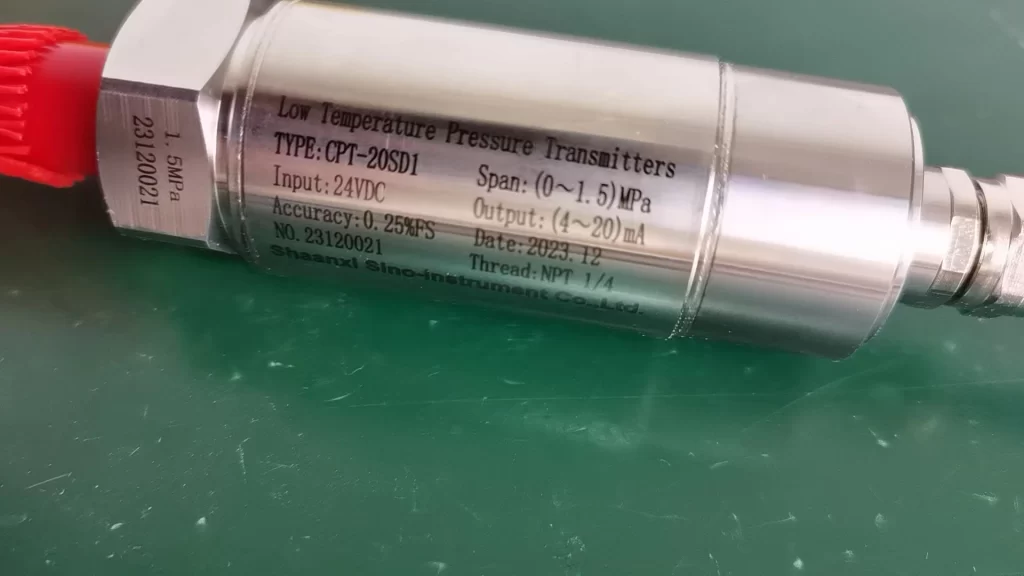

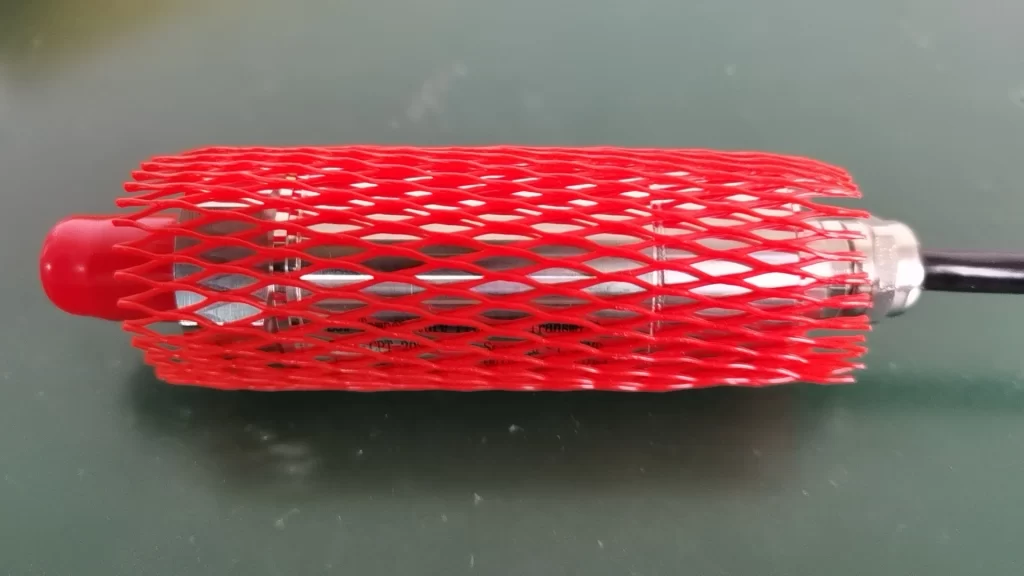

Индивидуальный случай:
В соответствии с требованиями пользователя мы настроили датчик низкотемпературного давления.
- Модель: CPT-20SD1
- -210 ℃
- Жидкость: Водород
- Давление: 0 – 1.5 МПа (манометрическое давление)
- Выход: 4-20 мА
- 24 DC
- Монтажная резьба: 1/4 дюйма NPT
- Прямая линия
Измерение давления для более тяжелых условий работы
- Устранение неполадок датчика давления: мнения и советы экспертов
- Руководство по давлению жидкости: сравнение статического давления. Динамическое давление против. Общее давление
- Датчик/преобразователь давления пара для промышленного измерения пара
- Промышленные расходомеры топлива – выберите тот, который подходит именно вам
- Манометрическое давление против абсолютного давления | Различия и отношения
- Промышленные датчики давления воды | Руководство по выбору
- Как откалибровать датчик давления? Как часто?
- Руководство из 10 пунктов! Выбор датчиков давления
- Измерение расхода жидкости со сверхнизким микрочастотами
- Расходомеры высокого давления
- Промышленные расходомеры жидкого азота
- Расходомеры для измерения расхода криогенных жидкостей
Мы в Sino-Inst производители криогенных датчиков давления. Минимальная температура -196℃～+125℃, -210℃/-350°F. Подходит для измерение давления жидкого азота, жидкий кислород и другие низкотемпературные жидкости.
Мы в Sino-Inst не только поставляем датчики криогенного давления. У нас также есть датчики давления для различных особых условий работы, таких как высокая температура, высокое давление, взрывобезопасность и защита от коррозии. Поддержка настройки для вас!
Если вам нужен датчик криогенного давления или у вас есть технические вопросы, пожалуйста, свяжитесь с нашими инженерами по продажам.
Чжан Вэй обладает 20-летним опытом работы инженером по автоматизированному контрольно-измерительному оборудованию, специализируясь на исследованиях, проектировании, установке, вводе в эксплуатацию и техническом обслуживании автоматизированных приборов.
Обладает опытом работы с различными протоколами связи приборов (такими как Modbus, Profibus и др.), имеет солидный опыт проектирования аппаратных схем и программирования программного обеспечения (владеет языком C и программированием ПЛК). Имеет обширный опыт работы над проектами; проекты, в которых он руководил и в которых принимал участие, достигли выдающихся результатов, повысив точность продукции, снизив затраты и увеличив эффективность производства.
Обладает превосходными коммуникативными и координационными навыками, а также сильным командным духом, что позволяет ему оперативно реагировать на потребности клиентов и предоставлять высококачественные решения в области автоматизации и контрольно-измерительной аппаратуры.
Криогенный датчик давления для жидкостей -210℃/-350°F
Датчик криогенного давления модели CPT-20SD1 может быть настроен на диапазон температур -196℃～+125℃, -210℃/-350°F (специальный), -252℃, -260℃. Используется в авиации/космической промышленности/кораблях/жидком кислороде/жидком азоте/жидком водороде/охлаждающих резервуарах/рекомендуемых агентах/криогенных резервуарах для хранения и т. д., а также в криогенных научных экспериментах.
