Индивидуальный случай: Измерение давления при высокой температуре и высоком давлении -100 МПа-700 ℃

Измерение давления при высокой температуре и высоком давлении является чрезвычайно жестким измерением. Обычно температура превышает 80℃ или давление превышает 60МПа, что превышает диапазон измерения обычных датчиков давления.

Компания Sino-Inst предлагает индивидуальные решения для различных параметров измерения высоких температур и давлений.

Запрос предложений

Индивидуальный случай

Пользователю нужен датчик давления для измерения давления после теплового разгона аккумулятора. Температура составляет 600-700 градусов, а диапазон составляет около 100 МПа. Частота предпочтительно 1000 Гц или выше.

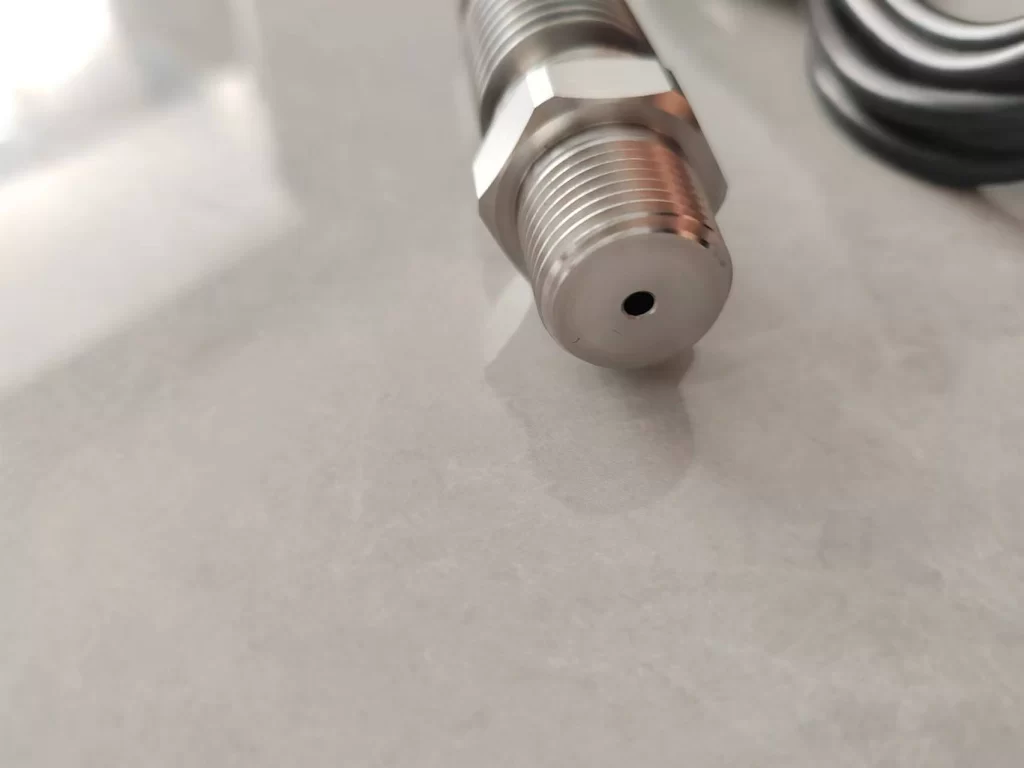

Затем мы предоставляем пользователям следующие персонализированные продукты:

Техническое описание:

1. Диапазон: избыточное давление 0-100 МПа;
2. Выход: 4-20 мА;
3. Точность: 0.5% полной шкалы;
4. Электропитание: 24 В постоянного тока;
5. Диапазон рабочих температур: 700℃;
6. Перегрузочная способность: 150%S;
7. Долгосрочная стабильность: 0.1% полной шкалы/год;

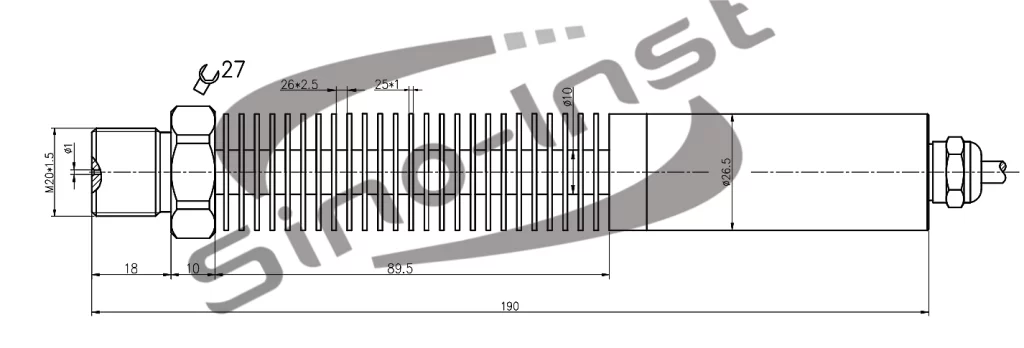

8. Крепежная резьба: М20*1.5

Больше индивидуальных датчиков давления

Как измеряется давление?

Давление является одним из важных параметров в процессе промышленного производства. Транспортировка жидкостей и изменение физических свойств материалов связаны с давлением.

В то же время давление является и показателем безопасности в процессе проектирования производства. Любое оборудование может выдерживать только давление, указанное в проекте. Если давление превышает допустимый диапазон, оборудование может быть повреждено. Могут даже произойти аварии со взрывами, что приведет к огромным потерям.

Поэтому измерение давления очень важно в таких областях, как автомобилестроение, производство, авиация, биомедицина и даже в областях кондиционирования воздуха и электронного оборудования, которые тесно связаны с нашей жизнью.

Давление — это сила, действующая вертикально на единицу площади. При измерении давления часто используются абсолютное давление, избыточное давление, перепад давления, отрицательное давление или вакуум . Законной единицей измерения давления является Па (Па), а наиболее часто используемые единицы для выражения давления включают килопаскали (кПа), мегапаскали (МПа), миллиметры водяного столба (мм вод. ст.), миллиметры ртутного столба (мм рт. ст.), бар (Бар), фунты на квадратный дюйм (psi) и т. д.

Существует 4 основных метода измерения давления: метод баланса (метод жидкостного столба), упругий метод (механический метод), поршневой метод и электрический метод (цифровой метод). К распространенным электрическим манометрам относятся реле давления и датчики давления.

Датчики давления хорошо известны всем. Поскольку они выводят электрическую величину, они удобны для передачи сигнала, особенно удобны для соединения с компьютерами для формирования автоматической системы сбора данных, поэтому они широко используются, что значительно способствовало развитию испытательной техники.

Существует четыре основных метода измерения давления: метод баланса (метод жидкостного столба), упругий метод (механический метод), поршневой метод и электрический метод (цифровой метод). К распространенным электрическим манометрам относятся реле давления , датчики давления и т. д.

Датчики давления хорошо известны всем. Поскольку они выводят электрическую величину, они удобны для передачи сигнала, особенно удобны для соединения с компьютерами для формирования автоматической системы сбора данных, поэтому они широко используются, что значительно способствовало развитию испытательной техники.

Какие существуют типы измерения давления?

В наших промышленных технологических измерениях давления используются три основных типа измерений:

1. Измерение абсолютного давления
   • Определение: Абсолютное давление Датчики измеряют давление относительно идеального вакуума (нулевого давления).
   • Как это работает: Эти датчики обычно используют герметичную камеру, которая соотносится с вакуумом. Давление измеряемой среды сравнивается с вакуумом, обеспечивая абсолютное показание давления.
   • Применение: используется для измерения барометрического давления, высотомеров и приложений, требующих точных измерений атмосферного давления.
2. Измерение манометрического давления
   • Определение: Датчики избыточного давления измеряют давление относительно атмосферного давления окружающей среды.
   • Принцип работы: Датчик измеряет разницу между давлением в системе и давлением окружающего воздуха. Если давление в системе выше атмосферного, манометрическое давление положительное; если ниже, то отрицательное.
   • Применение: Обычно используется в манометрах для измерения давления в шинах, манометрах для измерения артериального давления и гидравлических системах.
3. Измерение перепада давления
   • Определение: Датчики перепада давления измеряют разницу давления между двумя точками в системе.
   • Как это работает: Эти датчики имеют два входных порта, каждый из которых подключен к разным точкам в системе. Датчик измеряет разницу давления между этими двумя точками, что имеет решающее значение для систем с большими перепадами давления.
   • Применение: используется в системах отопления, вентиляции и кондиционирования воздуха, для измерения расхода, мониторинга фильтров и измерения уровня.

Другие решения для измерения давления

• Устранение неполадок датчика давления: мнения и советы экспертов
• Руководство по давлению жидкости: сравнение статического давления. Динамическое давление против. Общее давление
• Датчик/преобразователь давления пара для промышленного измерения пара
• Промышленные датчики давления: 7 принципов работы датчиков и 4 основных типа!
• Расход в трубе в зависимости от давления – взаимосвязь и инструменты расчета
• Измерение давления жидкого азота – трубопровод и резервуар
• Высокотемпературные датчики давления|800℃~1200℃
• Датчики давления жидкости для измерения давления промышленных жидкостей
• Промышленные датчики давления HART и датчики перепада давления

Для точного мониторинга и контроля изменений давления необходимо всесторонне учитывать множество факторов, таких как тип, точность и технология измерения датчика давления . Рациональный выбор и применение датчиков давления позволяют эффективно осуществлять точный мониторинг и контроль давления.

Благодаря постоянному появлению новых материалов и технологических процессов, характеристики датчиков давления будут и дальше улучшаться. Компания Sino-Inst производит полный спектр технологических преобразователей давления . Поддерживается настройка различных параметров, включая высокие температуры, сверхнизкие температуры, сверхвысокое давление, высокую точность и т.д.

Если вам требуется индивидуальное измерение давления или у вас есть соответствующие технические вопросы, обращайтесь к нашим инженерам по продажам!
