Датчик забойного давления до 220 МПа-175 ℃
Датчики давления в скважине специально разработаны для измерения давления при разведке нефти и газа в скважинах. Разработан для работы в условиях высоких температур, высокого давления, сильных ударов и вибрации. Очень подходит для измерения давления на скважинных нефтяных месторождениях с суровыми условиями и требовательной надежностью.
Диапазон давления: 0~0.5МПа~200МПа. Рабочая температура: -45℃~85℃~150℃~175℃.
Особенности датчика давления в скважине
В скважинных датчиках давления в качестве сердечника используются усовершенствованные тонкопленочные датчики давления внелучевого распыления. Электронно-лучевая сварка используется для объединения напыляемого тонкопленочного чувствительного элемента к герметичному соединению из нержавеющей стали. Он становится полностью полупроводниковым чувствительным к давлению элементом.
В процессе производства продукт прошел строгие циклы высоких и низких температур. Не менее двух тысяч испытаний на усталость под давлением.
Продукт обладает характеристиками высокой точности, широкого диапазона рабочих температур, небольшого температурного дрейфа, высокой стабильности, высокой надежности, виброустойчивости, ударопрочности и радиационной стойкости.
Очень подходит для измерения давления на скважинных нефтяных месторождениях с суровыми условиями и требовательной надежностью.
Технические параметры датчика забойного давления
| Диапазон измерения | 0~0.5МПа…..220МПа |
| Разрушающее давление | 3-кратное номинальное давление |
| Источник питания | 5 ~ 15VDC |
| Точность подачи | ±0.05% полной шкалы \ ±0.1% полной шкалы \ ±0.2% полной шкалы |
| Частотная характеристика | > 10KHZ |
| Входное сопротивление | 3.0 ~ 4.0 кОм |
| Электрическое подключение | Прямой выход |
| Дрейф нулевой температуры | ±0.005%полной шкалы/℃ |
| Рабочая Температура | -45℃~85℃…150…175℃ |
| материал мембраны | 17-4 фазы |
| Напорный | Двойное О-образное уплотнение M10×1 |
| Вибрация | Пиковая нагрузка 10 G, от 20 до 2400 Гц |
| Относительная влажность | 0 ~ 95% RH |
| Перегрузка | 1.5-кратное давление полной шкалы |
| Применимая среда | Газы и жидкости, совместимые с нержавеющей сталью |
| Выходной сигнал | 1мВ/В~2.3мВ/В |
| Нулевое отклонение | Менее 0.5 мВ |
| Долгосрочная стабильность | ± 0.05% полной шкалы / год |
| Выходное сопротивление | 2.8-3.8 кОм |
| сопротивление изоляции | Более 500 МОм (250 В постоянного тока) |
| Чувствительность температурного дрейфа | ±0.005%полной шкалы/℃ |
| Температура хранения | -45 ℃ ~ 85 ℃ |
| Подключение к процессу | 1Cr18Ni9Ti |
| Вес | О 42g |
| Шок | 20G, 11 мс, 1/2 синуса |
| Уровень защиты | IP67 |
Области применения
- Бурение нефти, каротаж, испытание скважин, платформы для добычи нефти;
- Инструменты для гидроразрыва, буровые инструменты, скважинные манометры, взрывные инструменты, инклинометры и другие приборы для измерения нефтяных скважин;
- Испытание авиационно-космических двигателей, танковых двигателей, гидравлики, навигации и судостроения, дизелей и т.д.;
- Двигатели внутреннего сгорания, испытательные машины и другие условия, связанные с высокой температурой, высоким давлением и суровыми условиями окружающей среды;
Больше о: Случай измерения давления высокотемпературной среды: 900-1200°C

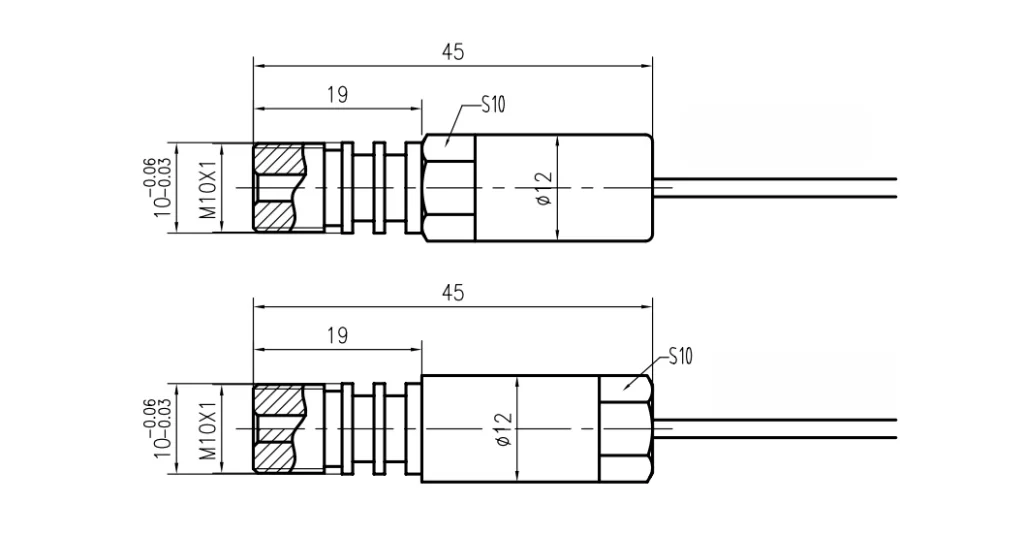

Габаритные размеры:
Больше Измерение давления при высокой температуре и высоком давлении
- Схема подключения 2-проводного, 3-проводного, 4-проводного датчика давления
- Промышленные аналоговые преобразователи давления | 4–20 мА, 0–5/10 В постоянного тока
- Погружные датчики давления для измерения давления и уровня жидкости
- Взрывозащищенные датчики давления – искробезопасные – ExdIICT6-ExiaIICT6 Ga
- Контроллеры и переключатели уровня жидкости для промышленных резервуаров
- Датчики давления с выходным напряжением | 0–5/10 В постоянного тока, 1–5 В постоянного тока, 0.5–2.5 В постоянного тока
- Промышленные датчики/преобразователи давления водорода
- Более мощный датчик давления с мембранным разделителем и капилляром
- Датчики вакуумного давления | Измерение вакуум-отрицательного давления
- Промышленные датчики давления для измерения высокого давления
- Емкостный датчик давления | Руководство производителя и список продуктов
В процессе разведки и добычи, если вы хотите точно знать свойства флюида, глубину залегания нефтяного пласта и т. д., вам необходимо измерить пластовое давление, плотность жидкости, температура и т. д.
Поэтому необходимы специальные датчики и преобразователи давления в скважине. Это обеспечивает автоматический сбор и удаленный контроль данных о продуктивности нефтяных скважин. Это также обеспечивает унифицированное планирование и интеллектуальное управление добычей нефти из скважин.
Sino-Inst поставляет полный спектр датчиков давления. Включая различные специальные среды измерения, такие как высокая температура, высокое давление и чрезвычайно низкая температура. Если вам необходимо приобрести или у вас есть технические вопросы, пожалуйста, свяжитесь с нашими инженерами!
