Шестеренчатый расходомер серии GF

by

Шестеренчатый расходомер — наш новый продукт. Шестеренчатый расходомер представляет собой тип преобразователя расхода прямого вытеснения. Это преобразователь для измерения объемного расхода с высокой точностью. Ограничения по установке меньше.

По сравнению с расходомерами с овальной шестерней, расходомеры с шестернями серии GF имеют больше преимуществ при измерении микропотоков. Есть материал из алюминиевого сплава, материал из нержавеющей стали. Можно измерять гидравлическое масло, дизельное масло и даже жидкости высокой вязкости. Существует новый тип материала ПТФЭ, который выдерживает воздействие плавиковой кислоты, 98% серной кислоты, азотной кислоты, соляной кислоты и т. д.

Запрос предложений сейчас
Расходомеры

Особенности шестеренного расходомера

  • Устойчивость к высокому давлению (1.0-45 МПа)
  • Устойчивость к высоким и низким температурам (-196°C-200°C)
  • Может измерять различные вязкие среды
  • Высокая точность и повторяемость
  • Импульсный выход/аналоговый выход опционально
  • Соотношение широкого диапазона (1:100)
  • Широкий диапазон измерения
  • Сильная антикоррозийная и противообрастающая способность (кислотно-щелочная жидкость)

Характеристики

Модель Диапазон измерения K бар давления Температура точность Интерфейс Установочные размеры
L / H P / L Алюминиевый сплав нержавеющая сталь
GF02 0.6-50 10500 150 400 -15-80 ℃),
-196 ℃),-200 ℃),		 + / - 0.5%
(Диапазон 1:10)
+/- 1.0% (диапазон 1:100)		 G1 / 8 Φ84 * 55
GF04 5-250 9117 150 400 -15-80 ℃),
-196 ℃),-200 ℃),		 G1 / 4 Φ84 * 55
GF06 10-500 3000 150 400 -15-80 ℃),
-196 ℃),-200 ℃),		 G1 / 4 Φ84 * 67
GF10 50-1200 1280 150 400 -15-80 ℃),
-196 ℃),-200 ℃),		 G1 / 2 Φ84 * 67
GF15 200-3000 126.75 150 400 -15-80 ℃),
-196 ℃),-200 ℃),		 G3 / 4 Φ116 * 98 * 74
GF25 1000-12000 61.1 150 400 -15-80 ℃),
-196 ℃),-200 ℃),		 G1-1 / 2 158 * 118 * 68
GF32 2000-20000 59.9 150 400 -15-80 ℃),
-196 ℃),-200 ℃),		 G1-1 / 2 158 * 18 * 68
  • Применение шестеренчатого расходомера 2
  • Применение шестеренчатого расходомера 3
  • Применение шестеренчатого расходомера 1

Применение шестеренчатого расходомера

  • Смола, клей измерения
  • Гидравлическое масло, смазочное масло, измерение смазки
  • измерение мазута
  • Чернила, измерение битума
  • Жидкий азот, криогенная жидкость, измерение растворителя
  • Измерение пищевого масла, рыбьего жира и пищевой начинки
  • Химические и антикоррозионные требования к измерению жидкостей
  • Система количественного контроля жидкости
Применение шестеренчатого расходомера

Шестерня серии GF Измеритель особенно подходит для измерения расхода тяжелой нефти., поливиниловый спирт, смола, клей, пищевое масло, красители и другие среды с высокой вязкостью. Он может измерять жидкости с вязкостью до 10000 Па·с.

Шестеренчатый расходомер с основным корпусом из алюминиевого сплава выдерживает давление 1.6 МПа;
Шестеренчатый расходомер с основным корпусом из ПТФЭ выдерживает давление 0.6 МПа;
Шестеренчатый расходомер с основным корпусом из нержавеющей стали выдерживает сверхвысокие нагрузки. давление 40~45МПа.

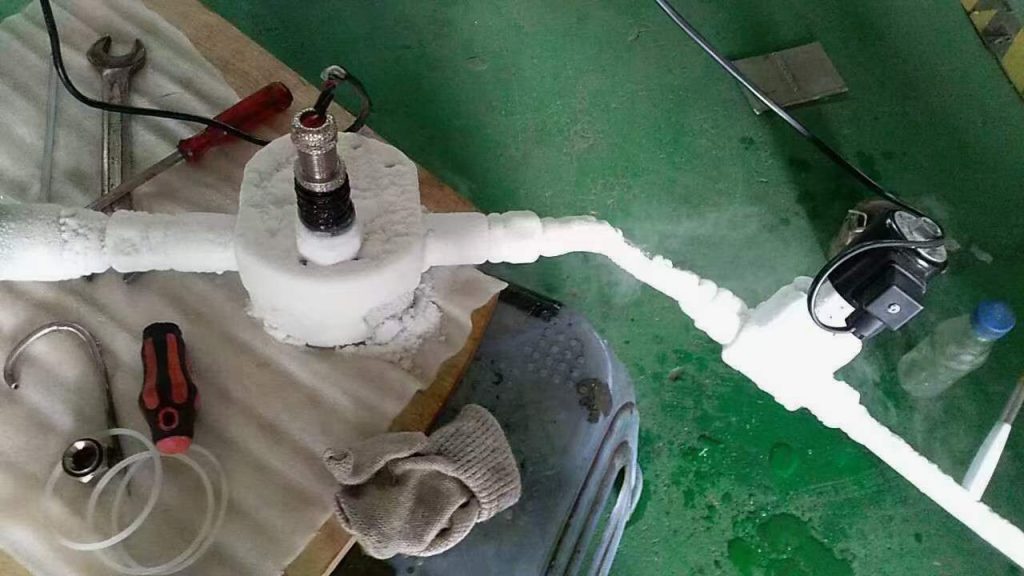

Криогенные жидкости - жидкий азот - жидкий кислород -196℃

Есть много клиентов, которые пользуются нашими услугами. Расходомер шестеренчатый низкотемпературного типа серии GF для измерения криогенные жидкости.
Например, жидкий азот -196 ℃, жидкий кислород, жидкий водород, сжиженный углекислый газ и так далее. Замеры хорошие.

Если диапазон расхода больше, его можно измерить с помощью низкотемпературный турбинный расходомер.

Шестеренчатый расходомер серии GF может измерять крошечный расход 0.6-50 л/ч.
Даже капли можно измерить.

принцип работы шестеренчатого расходомера

Шестеренчатый расходомер — это тип преобразователя объемного расхода. Это преобразователь для измерения объемного расхода с высокой точностью.

С потоком среды шестерни зацепляются и вращаются. Под действием потока жидкости на обоих концах входа и выхода счетчика образуется разность давлений. Электропитание не требуется, пара шестерен вращается свободно. Полость между шестернями заполнена жидкостью, и жидкость вытягивается разрядом. Измерив количество оборотов шестерни, можно узнать расход жидкости и жидкость, протекающую через прибор.

принцип работы шестеренчатого расходомера

Скорость шестеренного расходомера определяется чувствительной катушкой в ​​усилителе сигнала, установленном на корпусе. Усилитель сигнала не контактирует с измеряемой средой.

Когда шестерня передатчика разрезает линии магнитного поля, генерируемые постоянным магнитом в корпусе, это вызывает изменение магнитного потока в чувствительной катушке.

Чувствительная катушка посылает обнаруженный сигнал периодического изменения магнитного потока на предусилитель. Сигнал усиливается и формируется для генерации импульсного сигнала, пропорционального скорости потока. Он отправляется в схему преобразования единиц измерения и интегрирования расхода для получения и отображения совокупного значения расхода.

В то же время импульсный сигнал также отправляется в схему преобразования тока частоты, которая преобразует импульсный сигнал в аналоговый ток, а затем указывает мгновенное значение расхода.

Шестеренчатый расходомер имеет высокую точность обработки и точную установку. Вращение шестерни сканируется бесконтактным способом. Каждый зуб производит импульс с очень высоким разрешением. Датчики с цилиндрической шестерней могут измерять очень малые скорости потока и количественно определять небольшие объемы жидкости.

Часто
Задаваемые
вопросы

Справочный центр

Если расходомеры следует разделить на три категории. Затем я разделю расходомер на скоростной расходомер, объемный расходомер и массовый расходомер.

Наши часто используемые расходомеры турбин, электромагнитные расходомерыи т.п. — объемные расходомеры.

Расходомеры с овальными шестернями — это расходомеры, которые измеряют объемный расход с высокой точностью. Он работает по принципу положительного смещения. Поток среды вращает шестерни. Вращение шестерни сканируется двумя бесконтактными датчиками импульсов. Каждый зуб генерирует импульс. , который в конечном итоге генерируется из частотного сигнала, пропорционального расходу, и затем получается значение расхода Q.

Расходомер с овальной шестерней отличается высокой точностью обработки, точной установкой и высоким разрешением. Расходомер с овальной шестерней требует, чтобы измеряемая среда была смазывающей. Несмазывающиеся среды, такие как вода, не могут быть измерены.

В то же время расходомер с овальной шестерней не подходит для жидкостей, содержащих твердые частицы. Если в измеряемой жидкой среде присутствует газ, это также приведет к ошибкам измерения.

Наши преимущества расходомеров с овальными шестернями:

  1. Точность измерения расходомера с овальной шестерней высокая. Основная погрешность обычно составляет ±0.5%R, а специальная может достигать ±0.2%R или выше. Он особенно подходит для использования в областях, где требуется высокая точность измерений.
  2. На точность измерений при измерении искажение поля скорости закрученного потока и гидравлическое сопротивление трубопровода не влияет. Требований к ведущему прямому участку трубы нет.
  3. Расходомер с овальной шестерней можно использовать для измерения жидкостей с высокой вязкостью. Широкий диапазон расхода, обычно от 10:1 до 5:1, в особых случаях до 30:1 или выше.
  4. Он может напрямую читать поток на месте. Совокупные суммы можно измерять без внешнего источника питания. Четкий дисплей и простота управления.

Недостатки расходомеров с овальными шестернями:

  1. Конструкция расходомера с овальной шестерней сложная, громоздкая и тяжелая. Расходомеры с овальными шестернями большего диаметра особенно громоздки.
  2. Из-за теплового расширения и деформации деталей при высокой температуре материал становится хрупким при низкой температуре и других проблем. Расходомеры с овальной шестерней, как правило, не подходят для применения при высоких и низких температурах.
  3. Большинство расходомеров с овальной шестерней подходят только для чистых однофазных жидкостей. При наличии частиц и грязи необходимо установить фильтр выше по потоку, что не только увеличивает потерю давления, но и увеличивает объем работ по техническому обслуживанию. Если измеряется жидкость, содержащая газ, необходимо установить газоотделитель.
  4. Расходомер с овальной шестерней имеет низкую безопасность, например, из-за обнаружения застрявших движущихся частей. Жидкость не может пройти, и систему запорных трубопроводов нельзя использовать.
  5. Некоторые расходомеры с овальной шестерней вызывают пульсацию потока во время процесса измерения. Датчики большего размера также создают шум. Даже трубы вибрируют.

Ультразвуковые расходомеры используют звуковые волны для определения скорости жидкости, протекающей по трубе.

В условиях отсутствия потока частоты ультразвуковой волны передаются в трубу. И его отражения от жидкости одинаковы.

В условиях течения частота отраженной волны различна из-за эффекта Доплера. Когда жидкость движется быстрее, сдвиг частоты увеличивается линейно. Передатчик обрабатывает сигналы передаваемой волны и ее отражения для определения скорости потока.

Время прохождения ультразвуковое расходомеры отправляют и принимают ультразвуковые волны между датчиками как в восходящем, так и в нисходящем направлении в трубе.

При отсутствии потока перемещение между датчиками вверх и вниз по потоку занимает одинаковое время.

В условиях течения восходящая волна будет двигаться медленнее и займет больше времени, чем (более быстрая) нисходящая волна.

Когда жидкость движется быстрее, разница между временем движения вверх и вниз по течению увеличивается. Датчик обрабатывает время на входе и выходе для определения скорости потока. Они составляют около 12% всех проданных расходомеров.

Узнайте больше о: Решение для измерения расхода воды-ультразвуковой расходомер

Более рекомендуемые расходомеры жидкости

Sino-Inst, производитель зубчатых расходомеров серии GF для микропотоков. например сырой расходомер масла, расходомер дизеля, расходомер бензина.

Шестерня серии GF Метр – это новый тип объемного датчик расхода, используемый для точного непрерывного или прерывистого измерения расхода жидкости или мгновенного расхода в трубопроводах.

Шестеренчатый расходомер серии GF особенно подходит для измерения расхода тяжелой нефти, поливинилового спирта, смол и других сред с высокой вязкостью. (Можно измерять жидкости с вязкостью до 10000 Па·с).

Шестеренчатый расходомер серии GF имеет небольшой размер, легкий вес, низкий уровень вибрации и шума и стабилен в работе. Его также можно использовать для измерения небольших скорости потока при небольших диаметрах труб. Начальная скорость потока мала, а диапазон диапазонов широк. Он подходит для измерения соответствия при больших изменениях. поток жидкости.

На точность измерения шестеренного расходомера серии GF не влияют изменения давления и расхода, стабильная производительность, длительный срок службы и большая пропускная способность.

Зубчатый расходомер серии GF компании Sino-Inst для микропотока, сделанный в Китае, имеющий хорошее качество и лучшую цену. Наш измерение расхода инструменты широко используются в Китае, Индии, Пакистане, США и других странах.
