Промышленные термопары в оболочке | Тип К
Термопары в оболочке представляют собой прочную комбинацию термопарной проволоки, изоляционного материала и металлических защитных гильз, а затем растянутую. Бронированные термопары имеют множество преимуществ, таких как способность изгибаться, выдерживать высокое давление, быстрое время термического отклика, а также прочность и долговечность. Термопары с оболочкой типа K обычно могут измерять температуру газа, жидкости, пара и твердой поверхности или внутренних температур в диапазоне от 0 до 1300°C.
Термопары в оболочке, как и термопары промышленного изготовления, служат датчиками для измерения температуры и обычно используются вместе с индикаторами, ПЛК, записывающими приборами и электронными регуляторами. В то же время его также можно использовать в качестве чувствительного элемента термопары в сборе.
Технические параметры промышленных термопар типа K
1. Диаметр корпуса термопары в оболочке (мм): φ1, φ1.5, φ2, φ3, φ4, φ5, φ6, φ8;
2.Материал: 304, 316L, 310S, GH3030, GH3039;
3. Диапазон и точность измерения температуры:
| Тип | Тип чувствительного элемента | Диаметр оболочки mm | Обычно используемая температура ℃ | Рекомендуемая максимальная рабочая температура ℃ | Допустимое отклонение | |
| Диапазон измерения ℃ | Значение допуска | |||||
| Платина Родий 10-Платина | S | ≥Φ3 | 1100 ℃ | 1300 ℃ | 0 ~ 1300 ℃ | ±2.5℃ или ±0.75%t |
| Никель Хром-Медь Никель | E | ≥Φ3 | 600 ℃ | 700 ℃ | 0 ~ 700 ℃ | ±2.5℃ или ±0.75%t |
| Никель хром-никель кремний | K | ≥Φ3 | 800 ℃ | 950 ℃ | 0 ~ 900 ℃ | ±2.5℃ или ±0.75%t |
| Медь-Медно-Никель | T | ≥Φ3 | 350 ℃ | 400 ℃ | <-200 ℃ | ±1.0℃ или ±0.75%t |
| -40 ~ 350 ℃ | ||||||
| Железо-медь-никель | J | ≥Φ3 | 500 ℃ | 600 ℃ | 0 ~ 600 ℃ | Не определен |
4. Время термического отклика бронированной термопары:
При ступенчатом изменении температуры время, необходимое для изменения выходного сигнала термопары на 50% от ступенчатого изменения, называется временем термического отклика и обозначается T0.5.
Время термического срабатывания бронированной термопары не должно превышать требования, указанные в следующей таблице:
| Время термического отклика T0.5S | Тип оболочки | Изолированный тип |
| Диаметр оболочки (мм) | ||
| 2 | 0.4 | 0.5 |
| 3 | 0.6 | 1.2 |
| 4 | 0.8 | 2.5 |
| 5 | 1.2 | 4 |
| 6 | 2 | 6 |
| 8 | 4 | 8 |
Принцип работы термопары в оболочке
Принцип работы бронированного термоэлемента: Два конца двух проводников с различным составом свариваются, образуя петлю. Конец, непосредственно измеряющий температуру, называется измерительным концом, а соединительный конец — опорным концом. При наличии разницы температур между измерительным и опорным концами в петле генерируется соответствующее значение температуры, соответствующее термоэлектродвижущей силе.
Тепловая электродвижущая сила бронированной термопары будет увеличиваться по мере увеличения температуры измерительного конца. Величина термоэлектродвижущей силы связана только с материалом армированного проводника термопары и разницей температур между двумя концами и не имеет ничего общего с длиной и диаметром термопары.
Конструкция бронированного термоэлемента выполнена из проводников, изоляционного оксида магния и защитных трубок из нержавеющей стали 1C18N9Ti, которые многократно вытягиваются. термопара В основном, изделия состоят из распределительной коробки, клеммных колодок и бронированной термопары. Базовая конструкция включает в себя различные монтажные приспособления.
Проволочная конструкция термопары в оболочке
Провод термопары бывает двух типов: одноветвевое и двойное ответвление.

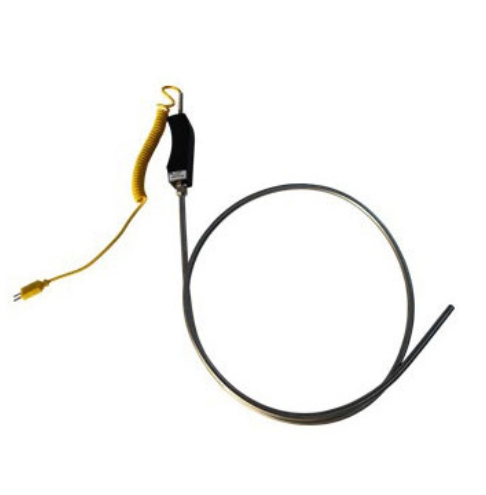

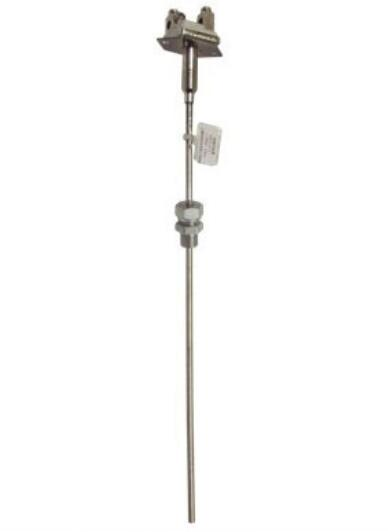

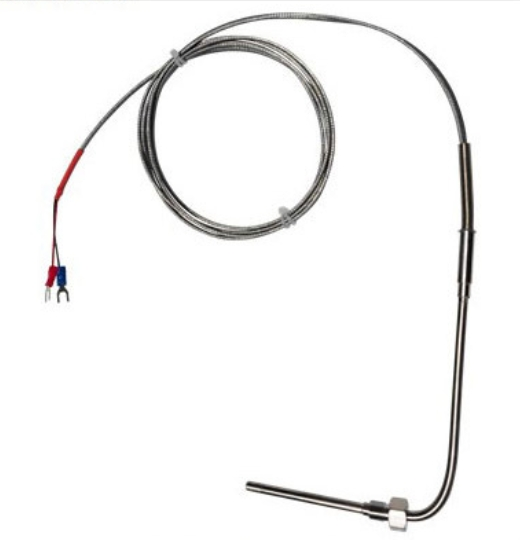

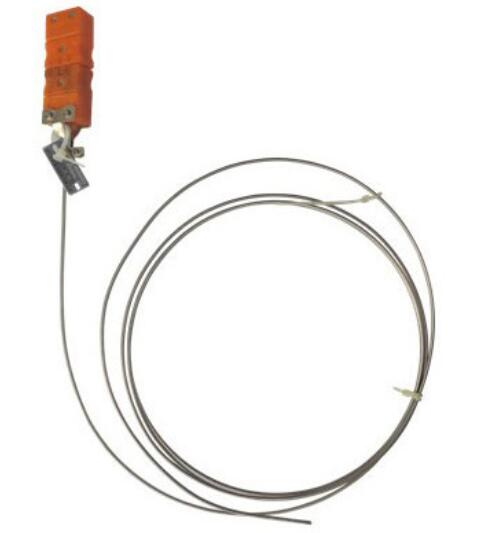

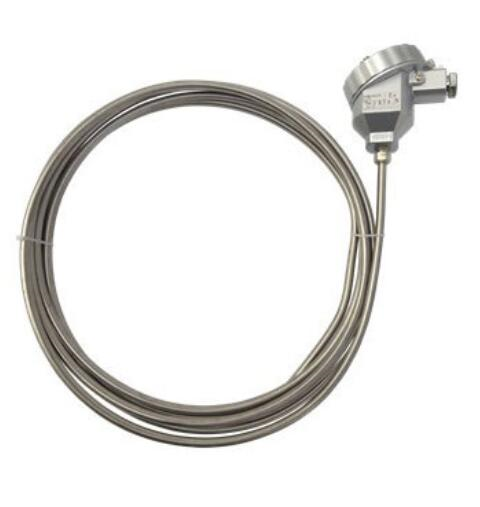

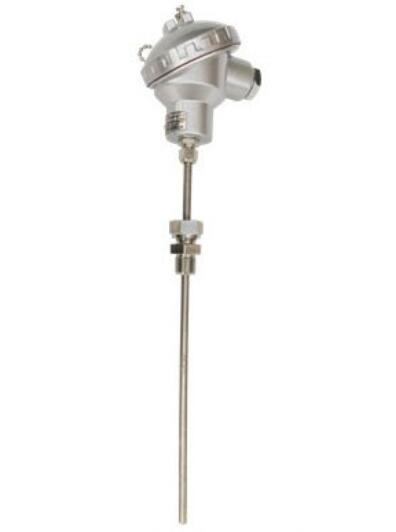

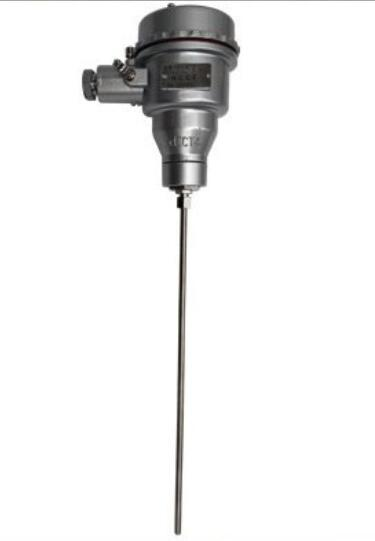

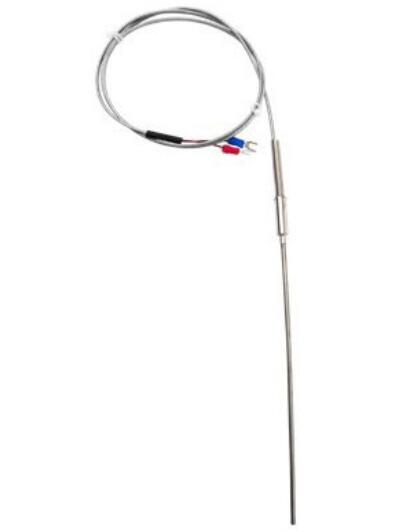

Различные типы промышленных термопар в оболочке в зависимости от установки
Термопары в оболочке по индивидуальному заказу:
Информация для заказа
| Модель | иллюстрировать | |||||||||
| W | Термометры | |||||||||
| R | термопара | |||||||||
| P | Материал чувствительного элемента температуры | P Платина Родий 10-Платина | ||||||||
| M | Никель-хром-кремний – никель-кремний | |||||||||
| N | Никель хром-никель кремний | |||||||||
| E | Никель хром-медь-никель | |||||||||
| C | Медь-Медно-Никель | |||||||||
| F | Железо-Константан | |||||||||
| K | Бронированный | |||||||||
| 1 | Варианты элементов измерения температуры | Один | ||||||||
| 2 | двойная ветвь | |||||||||
| 1 | Фиксированная форма установки | Нет светильников | ||||||||
| 2 | Фиксированная резьба наконечника | |||||||||
| 3 | Подвижная резьба для карточного рукава | |||||||||
| 4 | Фиксированный фланец с наконечником | |||||||||
| 5 | Подвижный фланец рукава карты | |||||||||
| 0 | Форма распределительной коробки | Нет распределительной коробки | ||||||||
| 2 | водонепроницаемый | |||||||||
| 3 | Водонепроницаемый | |||||||||
| 4 | Взрывобезопасный | |||||||||
| 6 | Тип круглой вилки | |||||||||
| 7 | Тип плоской вилки | |||||||||
| 8 | тип ручки | |||||||||
| 9 | Тип компенсационного провода | |||||||||
| 1 | Форма рабочего конца | Изолированный тип | ||||||||
| 2 | Тип оболочки | |||||||||
| 3 | Открытый тип | |||||||||
| W | Дополнительные устройства | Гигиеническое соединение патрона | ||||||||
| J | С теплосборным блоком (для измерения стенок печи) | |||||||||
Другие популярные датчики температуры и решения для измерений
Промышленные термопары в оболочке типа K используются в качестве датчиков измерения температуры и обычно используются в сочетании с датчиками температуры, регуляторами и индикаторами. Составьте систему управления технологическим процессом. Он используется для непосредственного измерения или контроля температуры жидкостей, пара и газовых сред, а также твердых поверхностей в диапазоне 0-1300°C в различных производственных процессах.
Промышленные термопары в оболочке могут быть очень тонкими для решения задач измерения температуры в небольших и узких местах. Они также обладают такими преимуществами, как ударопрочность, гибкость, дополнительная длина, короткое время термического отклика и высокая чувствительность. Они широко используются в электроэнергетике, нефтехимии, металлургии, аэрокосмической, пищевой и других инженерных проектах. широко используются.
Мы в Sino-Inst поставляем более 20 видов промышленных термопар типа K в оболочке. Если вам нужно приобрести или у вас есть технические вопросы, пожалуйста, свяжитесь с нами!
