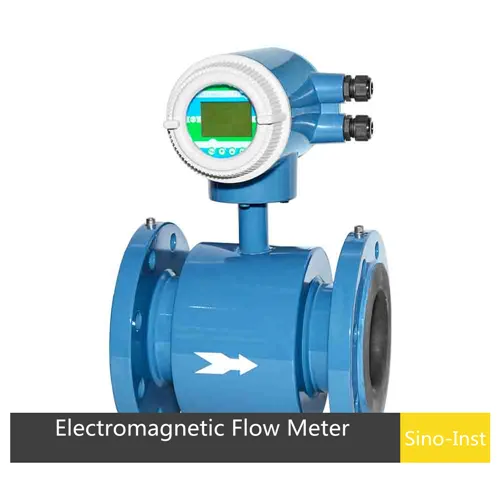

SI-3101 Электромагнитный цифровой расходомер воды
SI-3101 Электромагнитный цифровой расходомер воды
SI-3102 Электромагнитный расходомер дистанционного типа
SI-3102 Электромагнитный расходомер дистанционного типа
SI-3103 Магнитный расходомер воды
SI-3103 Магнитный расходомер воды
Малый электромагнитный расходомер серии ZD10
Малый электромагнитный расходомер серии ZD10
Магнитный расходомер разъемного типа СИ-3104
Магнитный расходомер раздельного типа SI-3104
Магнитный расходомер с питанием от батареи
Магнитный расходомер с питанием от батареи
SI-3107 Вставной магнитный расходомер
SI-3107 Вставной магнитный расходомер
Электромагнитный расходомер высокого давления
Электромагнитный расходомер высокого давления | 0.6МПа-1.6МПа-6.3МПа-16МПа-25МПа-35МПа-42МПа
Санитарный магнитный расходомер
Санитарный магнитный расходомер
SI-3109 Электромагнитный расходомер для труб большого диаметра
SI-3109 Электромагнитный расходомер для труб большого диаметра
Электромагнитный расходомер из нержавеющей стали SI-3108
Электромагнитный расходомер из нержавеющей стали SI-3108
Электромагнитный счетчик тепловой энергии
Электромагнитный счетчик тепловой энергии для отопления и охлаждения
Электромагнитный расходомер с частично заполненной трубой
Электромагнитный расходомер с частично заполненной трубой

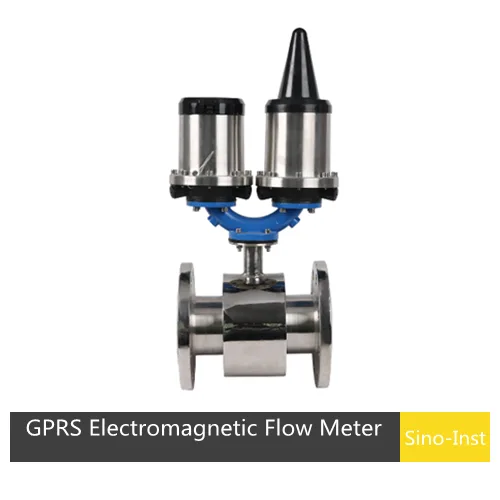

Электромагнитный расходомер SI-3112 GPRS
Электромагнитный расходомер SI-3112 GPRS
SI-3110 Погружной электромагнитный расходомер
SI-3110 Погружной электромагнитный расходомер
SI-3111 Электромагнитный расходомер с открытым каналом с водосливным лотком
SI-3111 Электромагнитный расходомер с открытым каналом с водосливным лотком

Нужна помощь ?  Свяжитесь с нами сейчас.

Мы предложим вам подходящий Решения для измерения расхода !

Техническое руководство по электромагнитному расходомеру

Введение в Технология магнитных расходомеров. Как они работают и что это такое? Их применение и использование.

Электромагнитный расходомер — это прибор для измерения расхода, работающий на основе закона электромагнитной индукции Фарадея. Он измеряет расход проводящей жидкости, используя электродвижущую силу (ЭДС), возникающую при прохождении жидкости через приложенное магнитное поле.

  • Измерительная трубка датчика не содержит дросселирующих или препятствующих элементов, что исключает дополнительную потерю давления.
  • Он устраняет проблемы засорения и подходит для измерения двухфазных потоков, содержащих взвешенные вещества, твердые частицы и волокна (например, пульпы с высокой вязкостью, такие как грязь, сточные воды, рудный шлам, бумажная масса и т. д.).
  • Электромагнитный расходомер использует четыре электрода со встроенным заземляющим электродом, что исключает необходимость использования дополнительных электрических соединительных колец при использовании в непроводящих трубах.
  • Электромагнитный расходомер также оснащён токовым выходом 4–20 мА, импульсным выходом и выходами сигнализации мгновенного предела расхода. Опционально доступны интерфейс RS485 и протокол HART.
  • На месте отображаются мгновенный расход, процентное значение, скорость потока, прямой и обратный накопленный расход, а также общий накопленный расход.

Магнитные расходомеры используют принцип закона электромагнитной индукции Фарадея для измерения скорости потока жидкости в трубе.. В частях трубы магнитного расходомера создается магнитное поле. генерируетсяи направляется в жидкость, текущую по трубе. Закон Фарадея гласит, что создаваемое напряжение пропорционально движению текущей жидкости.. Проводник, движущийся в магнитном поле, производит электрический сигнал внутри проводника.. А сингал пропорционален скорости воды, движущейся через поле. Когда жидкость течет через магнитное поле, проводящие частицы в жидкости создают изменения.. Этот вариант используется измерять и рассчитывать скорость потока воды по трубе. Когда жидкость движется быстрее, большее напряжение генерируется,  электронный преобразователь обрабатывает сигнал напряжения для определения расхода жидкости.

По какому принципу работает магнитный расходомер? - Формула Фарадея

Формула Фарадея
E пропорциональна V x B x D, где:

E = напряжение, генерируемое в проводнике
V = скорость проводника
B = напряженность магнитного поля
D = длина проводника


Как работает магнитный расходомер
Применить этот принцип к измерению расхода магнитным расходомером. Во-первых, следует констатировать, что жидкость измеряется должен быть электрически способствует применению принципа Фарадея.
Применительно к конструкции магнитных расходомеров закон Фарадея указывает, что:
напряжение сигнала (E) зависит от V, B, D.
V — средняя скорость жидкости;
B – напряженность магнитного поля;
D — длина проводника (в данном случае это расстояние между электродами).

Преимущества и недостатки магнитных расходомеров

Преимущества использования электромагнитных расходомеров

  • ВЫСОКАЯ ТОЧНОСТЬ И СТАБИЛЬНОСТЬ
  • САМОПРОВЕРКА
  • ДВУНАПРАВЛЕННОЕ ИЗМЕРЕНИЕ
  • БЕЗ ПОТЕРИ ДАВЛЕНИЯ
  • НЕТ ДВИЖУЩИХСЯ ЧАСТЕЙ
  • МОЖЕТ БЫТЬ САНИТАРНОЕ ИСПОЛЬЗОВАНИЕ
  • ДОСТУПНЫ БОЛЬШИЕ РАЗМЕРЫ ЛИНИЙ
  • ГРЯЗНЫЕ ЖИДКОСТИ И ДАЖЕ ШВАЗЫ ОК

Недостатки использования магнитных расходомеров

  • ЭЛЕКТРОДЫ МОГУТ ПОКРЫТЬСЯ
  • НЕ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ИЗМЕРЕНИЯ ЖИДКИХ СРЕД С НИЗКОЙ ПРОВОДИМОСТЬЮ ИЛИ ОТСУТСТВУЕТ ПРОВОДИМОСТЬ.
  • БУДЕТ ДЕЙСТВИТЕЛЬНО СИЛЬНЫМИ МАГНИТНЫМИ ПОЛЯМИ ВОКРУГ
  • SITLL НЕ МОЖЕТ ИЗМЕРИТЬ ВЫСОКОЕ ТЕМПЕРАТУРА И ВЫСОКОЕ ДАВЛЕНИЕ ЖИДКОСТИ

Как использовать магнитные расходомеры

Электромагнитный расходомер состоит из двух частей: датчика и преобразователя. Он представляет собой индуктивный расходомер для измерения объёмного расхода электропроводящих сред.

Магнитные расходомеры работают на основе закона электромагнитной индукции Фарадея. Они измеряют объёмный расход электропроводящей жидкости с электропроводностью более 5 мкСм/см.

Измеряя объёмный расход обычных проводящих жидкостей, он также может использоваться для измерения объёмного расхода сильных коррозионных жидкостей, таких как сильные кислоты и щелочи, а также однородных двухфазных суспензий типа «жидкость-твёрдое вещество», таких как шлам, пульпа и т.д.

Магнитные расходомеры могут быть установлены на относительно коротких измерительных участках. Для магнитных расходомеров обычно требуется: 5–10 диаметров прямого участка вверх по потоку и 5–2 диаметра прямого участка вниз по потоку.

Для чего используется магнитометр?

Конструкция магнитные расходомеры что единственные смачиваемые части - это подкладка и электроды. Обе смачиваемые части могут быть сделано из материалов, устойчивых к коррозии. Таким образом, магнитные расходомеры могут измерять многие агрессивные жидкости и абразивные суспензии.

Магнитный расходомер вкладыши и электроды могут быть изготовлены из материалов, не загрязняющих жидкость. Так Магнитные расходомеры могут применяться в санитарно-гигиенических целях. приложений.

  • Грязные жидкости
Применение для грязных жидкостей найдены в: водоснабжение, сточные воды, горнодобывающая, перерабатывающая, энергетическая, целлюлозно-бумажная и химическая промышленность.
  • Высоко агрессивные жидкости
При должном внимании к конструкционным материалам, поток очень Коррозионные жидкости (такие как кислоты и каустики) и абразивные суспензии могут быть измеренным.
Применение агрессивных жидкостей обычно встречается в процессах химической промышленности, и в системах подачи химикатов, используемых в большинстве отраслей промышленности.
  • пульпа
Применение навозной жижи обычно Встречается в горнодобывающей, перерабатывающей промышленности и очистке сточных вод.
При работе со шламами убедитесь, что магнитные расходомеры рассчитаны на работу со скоростью, превышающей скорость,
при котором твердые вещества оседают (типично 1.5–2 фута в секунду), для того, чтобы избегайте заполнения трубы твердыми частицами, которые могут повлиять на измерение и потенциально остановить поток
  • жидкость это корм используя гравитацию

Магнитные расходомеры часто используются там, где жидкость питается используя гравитацию. Убедитесь, что расходомер ориентирован так, что расходомер полностью заполнен жидкостью.. Если не обеспечить полное заполнение расходомера жидкостью, это может повлиять на измерение расхода.

  • Вакуумный сервис
Будьте особенно осторожны при эксплуатации магнитных расходомеров в условиях вакуума. Поскольку некоторые вкладыши магнитных расходомеров могут разрушиться и быть отстойным в трубопровод при вакуумном обслуживании. Обратите внимание, что условия вакуума могут возникнуть в трубах, которые по-видимому не подвергаются воздействию вакуума. Например, трубы, в которых может конденсироваться газ (часто в аномальных условиях). Аналогичным образом, чрезмерная температура в магнитных расходомерах (даже кратко в ненормальных условиях) может привести к необратимому повреждению расходомера.

Отрасли, в которых используются магнитные расходомеры

Магнитные расходомеры хорошо подходят для различных применений в различных отраслях промышленности, включая:

  • Целлюлоза и бумага;
  • Металлургия и горнодобывающая промышленность;
  • Вода и сточные воды;
  • Еда и напитки;
  • химический;
  • Нефтехимия;
  • Нефти и газа.

Меры предосторожности при применении магнитных расходомеров

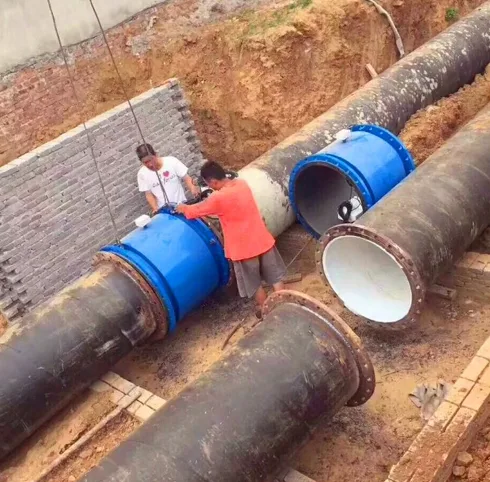

SI-3109 Электромагнитный расходомер для труб большого диаметра для сточных вод 4

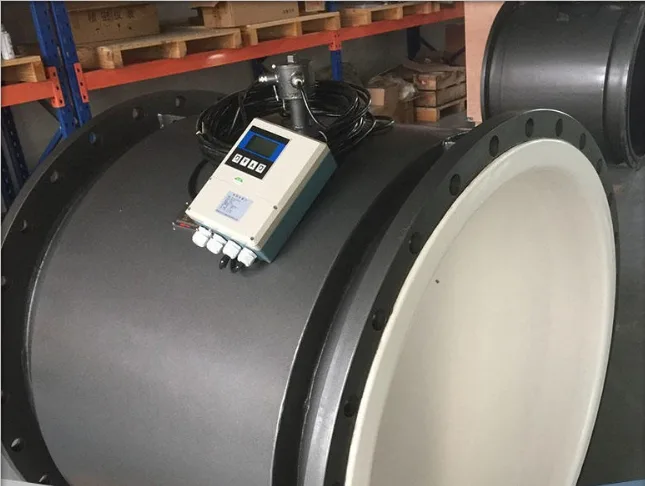

SI-3109 Электромагнитный расходомер для труб большого диаметра для сточных вод 4
1. Не используйте магнитный расходомер вблизи предела его электропроводности. Потому что расходомер может отключиться.
2. Предусмотреть допуск на изменение состава и условий эксплуатации. Это может изменить электропроводность жидкости.
3. В типичных применениях магнитные расходомеры имеют размер. Так что скорость при максимальный Скорость потока примерно 2-3 метра в секунду.
4. Трубы с гравитационной подачей могут требовать магнитный расходомер большего размера для уменьшения падения давления. So относительно обеспечить прохождение необходимого количества жидкости через магнитный расходомер без перекрытия системы трубопроводов. Работа с одинаковым расходом в расходомере большего размера приведет к более низкой скорости жидкости по сравнению с расходомером меньшего размера..
5. При работе со шламами обязательно выбирайте размер магнитных расходомеров так, чтобы они работали выше скорости, при которой оседают твердые частицы (типично 1 фут/сек). Чтобы избежать заполнения трубы твердыми частицами, которые могут повлиять на измерение и потенциально остановить поток.
6. Магнитные расходомеры для абразивных материалов обычно рассчитаны на работу на низкой скорости (типично ниже 3 футов/сек) для уменьшения износа.

Почему магнитный расходомер нуждается в заземлении?

Сигнал электромагнитного расходомера слабый, всего 2.5–8 мВ при полной шкале. Всего несколько микровольт, когда скорость потока очень мала, и небольшое возмущение повлияет на точность измерения..
Итак, корпус преобразователя, экранированный провод, измерительный трубопровод и сам преобразователь из трубок. Они должны быть заземленным, а точки заземления должны быть установлены отдельно. Они не должны быть связанным к общим линиям заземления, таким как двигатели и электроприборы, или к верхним и нижним водопроводным трубам..
Преобразовательная часть имеет был заземлен через кабель, поэтому не заземляйте снова, чтобы избежать помех, вызванных разными потенциалами земли..

Выбор магнитных расходомеров

Ключевые вопросы, на которые необходимо ответить перед выбором магнитного расходомера:

  • Жидкость проводящая или на водной основе?
  • Является ли жидкость или суспензия абразивной?
  • Вам нужен встроенный дисплей или выносной дисплей?
  • Вам нужен аналоговый выход?
  • Каков минимальный и максимальный расход расходомера?
  • Каково минимальное и максимальное технологическое давление?
  • Какова минимальная и максимальная температура процесса?
  • Это жидкость? химически совместим с расходомером смачиваемые части?
  • Каков размер трубы?
  • Всегда ли труба полна?

Вставные магнитные расходомеры

Вставной магнитный расходомер, также называемый электромагнитным расходомером вставного типа.. Расходомер вставного типа, измеряет скорость потока проводящих жидкостей в трубах большого диаметра.

Вставной магнитный расходомер, прост в установке, подходит для использования с проводящими жидкостями,
включая воду, неочищенные сточные воды, сточные воды, осветленную воду, УЗВ и СВА. Доступные технологические соединения включают в себя резьбу горячей врезки, DIN и NPT.

Рекомендации по установке магнитных расходомеров

Электромагнитный расходомер Требования спецификации установки меры предосторожности:
  1. Там, где нет вибрации или сильного электромагнитного поля (например, большой двигатель и инвертор);
  2. Вертикальная установка (насколько это возможно). Горизонтальная установка (необходимо) быть установлен в низком месте. Невозможно установить насадку трубы. Убедитесь, что труба заполнена. Предотвратить появление пузырьков воздуха;
  3. Требования к прямолинейности трубы: лучше всего обеспечить пятикратный диаметр первых 5;
  4. При сварке будьте внимательны и не подключайте прибор, чтобы не повредить расходомер;
  5. Оболочка должна быть заземленным настолько далеко, насколько возможно. Экранированный провод должен быть заземленным в одном конце, и точка не может быть разделенным с сильным электричеством;
  6. Если это удобно для обслуживания, место установки должно быть быть выбранным для удовлетворения требований по техническому обслуживанию. В то же время боковая труба может быть установлен, и при возникновении неисправности жидкость движется по боковой трубе;
  7.  Избегать воздействия прямых солнечных лучей и высокой температуры, так как это приведет к размагничиванию;
  8. Другие требования должны быть принятым во вниманиеСигнальная проводка не должна проходить через сильную электрическую линию..

FAQ

Измеритель потока Magflow также называется электромагнитным расходомером, и его точность измерения относительно высока. Общая точность составляет 0.5%. Точность измерения вставки составляет 1.0%, 1.5%, 2.0% и т. д.

Электромагнитные расходомеры и массовые расходомеры являются распространенными промышленными расходомерами, которые играют важную роль в измерении качества и расхода жидкостей.

Принципы измерения электромагнитных расходомеров и массовых расходомеров различны. Электромагнитные расходомеры измеряют расход жидкостей путем измерения электродвижущей силы, индуцируемой проводником в магнитном поле. Массовые расходомеры определяют расход на основе перепада давления при прохождении жидкости по трубопроводу и таких параметров, как плотность жидкости.

Конечно, для получения подробных различий между ними, пожалуйста, проверьте: В чем разница между массовым расходомером и магнитным расходомером?

Наш электромагнитный расходомер Sino-Inst охватывает диапазон диаметров труб DN2~DN3000. Различные продукты могут быть сконфигурированы в соответствии с различными параметрами измерения.
