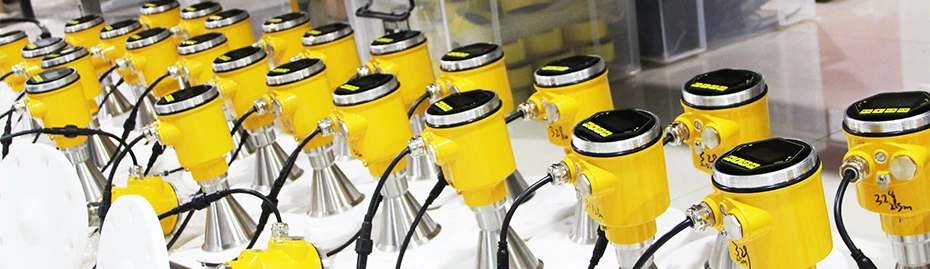

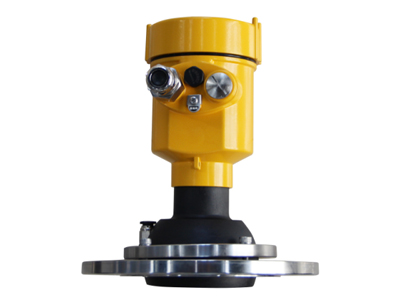

Благодаря уникальным возможностям бесконтактного измерения этот интеллектуальный радарный уровнемер/уровень жидкости точно измеряет уровень загрязняющих веществ и коррозионных сред. Выходные сигналы 4-20 мА и RS-485 обеспечивают дистанционное управление. Импульсный режим работы позволяет измерять уровень сред с низкой диэлектрической проницаемостью и безопасен для использования в различных металлических и неметаллических емкостях, безвреден для человека и окружающей среды. Благодаря уникальной микроволновой технологии и методам обработки эхо-сигнала он адаптируется к различным рабочим условиям. Он широко применяется в водохранилищах, плотинах, угольных электростанциях, электростанциях, нефтехимической промышленности и в общепромышленном применении.
Клиент из Доминиканской Республики хотел измерить уровень рисовых зерен в силосе и заказал специальное фланцевое крепление ANSI 3″ CL150. Окончательные технические характеристики были следующими:
Датчик серии FMW от Sino-Inst — это радиолокационный уровнемер с частотной модуляцией 80G и диапазоном измерения до 150 метров. Это более высокочастотный радарный уровнемер. Его основными преимуществами являются меньший угол излучения, более концентрированная энергия, более сильный эхо-сигнал, большая глубина проникновения и более высокая точность измерения. Он подходит для измерений в различных областях применения и отличается большей стабильностью и надёжностью по сравнению с другими радарами.
Общий принцип работы радиолокационного уровнемера с частотной модуляцией непрерывного излучения заключается в том, что радар излучает электромагнитные волны с поверхности резервуара. Электромагнитные волны отражаются от среды, а затем принимаются радаром. Разница частот между принятым и переданным сигналами пропорциональна расстоянию от поверхности среды. Поскольку скорость света и наклон кривой частотной модуляции известны, разницу частот можно оценить, чтобы определить расстояние R от поверхности материала в месте установки радара. Затем уровень материала определяется путем вычитания пространственного расстояния от радара до поверхности материала (называемого высотой уровня) из известной общей высоты резервуара.
В зависимости от формы сигнала радары можно разделить на импульсные и радары непрерывного излучения. Импульсные радары излучают прямоугольные импульсы с фиксированным или смещенным периодом повторения и в настоящее время являются наиболее распространенной формой сигнала. Обычные импульсные радары излучают периодические высокочастотные импульсы. Радары непрерывного излучения излучают непрерывные синусоидальные волны и используются в основном для измерения скорости цели. Если необходимо одновременно измерить расстояние до цели, передаваемый сигнал должен быть модулирован, например, с помощью частотно-модулированного непрерывного сигнала.
Наши радарные уровнемеры подразделяются на высокочастотные и частотно-модулированные. Радарный уровнемер 80G — это ЧМ-уровень. По сравнению с высокочастотными радарными уровнемерами этот метод измерения уровня обладает следующими преимуществами:
Во-первых, более высокая точность измерений. Наш радарный уровнемер 80G использует радар миллиметрового диапазона, что обеспечивает максимальную точность измерений ±1 мм и минимальную «слепую зону» 0.1 м.

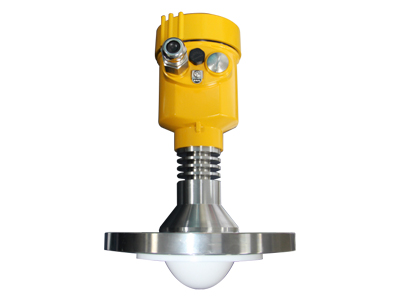

Во-вторых, он проще в установке. Высокочастотные радарные уровнемеры обычно используют рупорные, каплевидные и стержневые антенны с внутренним конусом. Эти антенны имеют определённую длину, что необходимо учитывать при установке. Радарные уровнемеры 80G обычно используют линзовые антенны, которые меньше по размеру и проще в установке.
В-третьих, меньший угол излучения обеспечивает большую концентрацию энергии и более сильный эхо-сигнал. Однако это преимущество радарного уровнемера 80G может стать и недостатком при определённых условиях эксплуатации. Например, в условиях пенообразования низкочастотный радар имеет более широкий угол луча, лучше справляется с паром, конденсатом и турбулентными поверхностями, в то время как высокочастотные радарные уровнемеры имеют противоположную проблему.
Измерение уровня твердых частиц не так просто, как измерение уровня жидкости. Твердые частицы обычно представляют собой неровную поверхность для измерительного прибора и могут быть неравномерно распределены или осесть в своих емкостях. Для измерения уровня твердых частиц крайне важно найти ровную поверхность для отражения сигнала. Измерение уровня можно разделить на точечное и непрерывное. Точечное измерение уровня обычно осуществляется с помощью концевых выключателей, таких как рычажные выключатели, камертонные уровнемеры и емкостные уровнемеры . Они работают в условиях высокого давления и требуют узкого угла установки, что ограничивает их применение. Радарные уровнемеры предлагают широкий диапазон измерений, высокую помехоустойчивость и точность измерений, что приводит к большему спросу на рынке.
Радарные уровнемеры Sino-Inst разработаны для различных условий эксплуатации. Они используют высококачественные электронные компоненты, а литой алюминиевый корпус эффективно защищает от влаги и прямых солнечных лучей, продлевая срок службы. Если вам требуется измерение уровня или у вас есть вопросы, пожалуйста, свяжитесь с нашей службой технической поддержки.
