SI-126 Датчик гидростатического давления
гидростатический Датчик давления -Для печатной и красильной машины-уровень воды.
Датчик гидростатического давления SI-126 имеет конструкцию из нержавеющей стали и имеет водонепроницаемую и воздухопроницаемую конструкцию. Он использует высокостабильный и высоконадежный кремниевый пьезорезистивный датчик давления в качестве элемента измерения сигнала и был протестирован на работоспособность в широком температурном диапазоне с помощью автоматического тестирования и технологии лазерной регулировки сопротивления. компенсировать. Широко используется в управлении технологическими процессами, нефтяной, химической промышленности, металлургии, гидрологии и других отраслях промышленности.
Особенности датчика гидростатического давления SI-126
- Высокая точность, конструкция из нержавеющей стали, различные порты давления, класс защиты IP65.
- Защита от обратной полярности и мгновенная защита от перегрузки по току и перенапряжения.
- Широкий диапазон измерений, может измерить манометрическое давление, абсолютное давление и герметичное манометрическое давление
- Регулируемая нулевая и полная шкала
- Сильный анти-помех, хорошая долгосрочная стабильность
Технические характеристики датчика гидростатического давления
| Среда измерения: | Различные жидкости, газы и пары, совместимые с нержавеющей сталью 304, 316L. |
| Диапазон: | -100кПа~0~2кПа…2МПа (избыточное давление); 0~20кПа…7МПа (абсолютное давление) |
| перегрузка: | 1.5-кратное давление полной шкалы |
| Тип давления: | Манометрический или абсолютный или герметичный манометр |
| Точность: | ±0.25 %полной шкалы; ±0.5%полной шкалы |
| Долгосрочная стабильность: | ±0.1% полной шкалы/год; ±0.2% полной шкалы/год |
| Нулевой температурный коэффициент: | ±0.03% полной шкалы/°C (эталонная температура 25°C) |
| Полномасштабный температурный коэффициент: | ±0.03% полной шкалы/°C (эталонная температура 25°C) |
| Температура компенсации: | 0~70°С (≤35кПа); -10~80°C (>35кПа) |
| Рабочая Температура: | -30 ~ 85 ℃ |
| Температура хранения: | -40 ~ 120 ℃ |
| Источник питания: | 24 В постоянного тока (10–30 В) |
| Выходной сигнал: | 4 ~ 20мА |
| Метод вывода: | Двухпроводная система |
| Сопротивление нагрузки: | ≤ (U-10) / 0.02 Ом |
| Изоляционное сопротивление: | 100 МОм, 500 В постоянного тока |
| Защита корпуса: | IP65 |
| Вибрация: | 20 г (20~5000 Гц) |
| Электрические соединения: | Специальный экранированный кабель диаметром 6.0 мм, длина 1.5 метра. |
Материал структуры:
Корпус: нержавеющая сталь 1Cr18Ni9Ti или 316L.
Диафрагма: нержавеющая сталь 316L и т. д.
Уплотнительное кольцо: Нитрил или Витон.
Информация для заказа
| SI-126 | Датчик давления | ||
| Code | Диапазон измерения | ||
| (0~Х)кПа | -100кПа~0~2кПа…2МПа (избыточное давление); 0~20кПа…7МПа (абсолютное давление) | ||
| Code | Выходной сигнал | ||
| B1 | 4...20mA | ||
| Code | Размер нити | ||
| P1 | M20 * 1.5 | ||
| P4 | G1 / 2 | ||
| Code | Электрические соединения | ||
| C2 | кабельный выход | ||
| Code | Материал конструкции | ||
| Мембранный клапан | Интерфейс | Оболочка | |
| M1 | 316L | 316L | Нержавеющая сталь |
| M2 | 316L | 316L | 316L |
| M3 | тантал | Hastelloy | 316L |
| M4 | Титан | Титан | 316L |
| Code | Дополнительные функции | ||
| G | Манометрическое давление (по умолчанию) | ||
| A | абсолютное давление | ||
| S | Герметичный манометр | ||
| v | Витон уплотнительное кольцо | ||
| j | Нитриловое уплотнительное кольцо | ||
| Пример: SI-126 (0~10）кПа B1 P4 C2 M1 Gv | |||
При выборе модели обратите внимание, что измеряемая среда должна быть совместима с той частью изделия, которая соприкасается со средой. Жилы кабеля доступны из нитрила и полиэтилена. Нитрил обладает хорошей универсальностью, маслостойкостью и износостойкостью; полиэтилен обладает хорошей прочностью, отличной электроизоляцией и стабильностью. Если не указано иное, он поставляется в виде нитрилового кабеля. Стандартная длина кабеля составляет 1.5 метра.
Датчик гидростатического давления для измерения уровня жидкости
Датчики давления в настоящее время широко используются в бумажном производстве, сталелитейной, химической, очистке сточных вод, теплоэнергетике, электроснабжении, водопроводной воде, пищевой и других отраслях промышленности. Помимо измерения давление среды, датчик давления также может использоваться для других целей, таких как использование силы тяжести жидкости для измерения уровня жидкости.
Датчик гидростатического давления используется для измерения давления среды в трубопроводе или резервуаре. Его также можно использовать для измерения уровня жидкости.
Обратите внимание, что Датчик гидростатического давления может измерять уровень жидкости. открытых контейнеров. Герметичные контейнеры под давлением не подойдут.
Как показано выше.

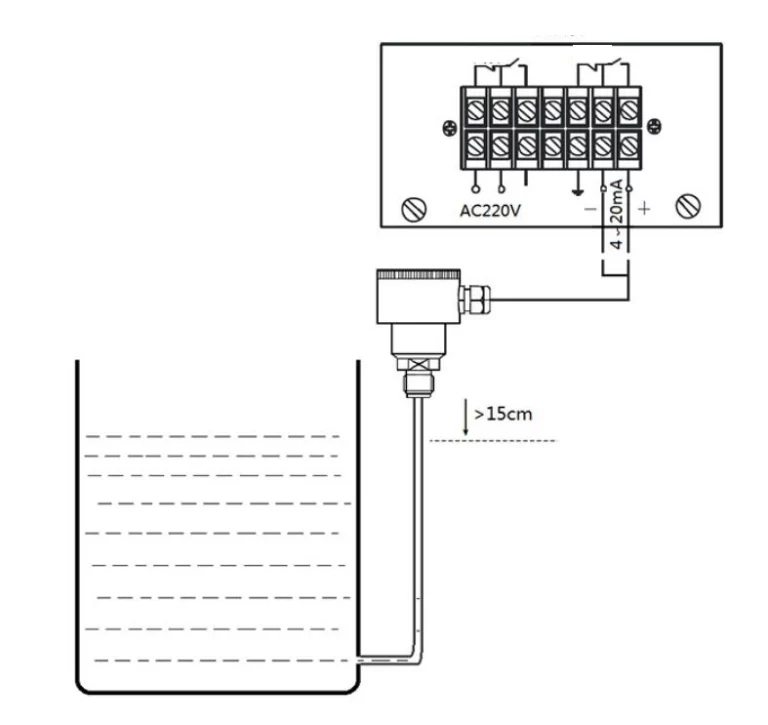

Первый вариант — установить датчик гидростатического давления SI-126 над резервуаром. Убедитесь, что датчик находится на 15 см выше уровня жидкости.

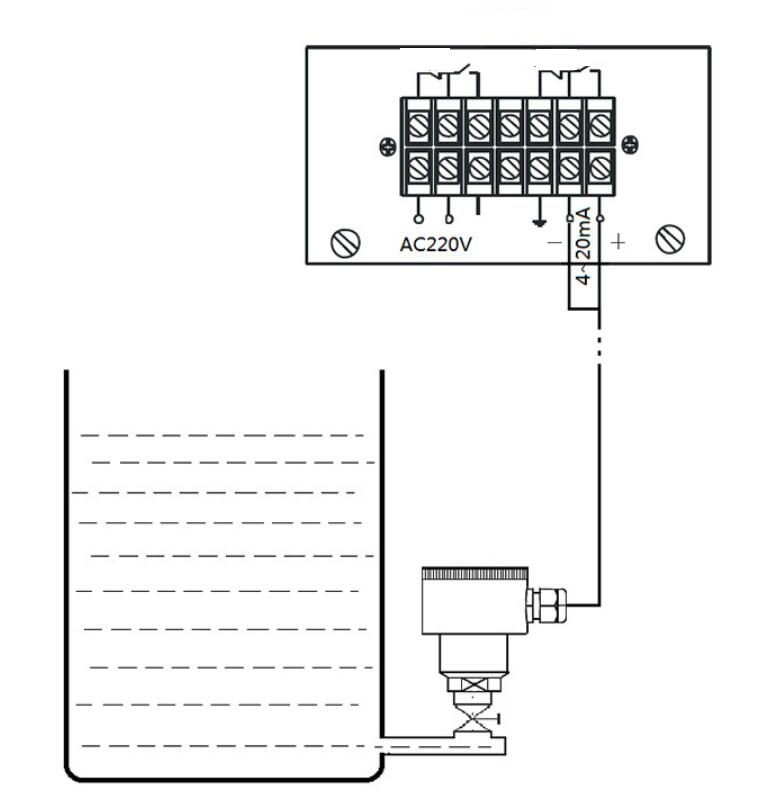

Второй – установить датчик гидростатического давления SI-126 на дне резервуара. Установите верхний игольчатый запорный клапан.
Датчик гидростатического давления Принцип измерения уровня жидкости
Принцип измерения гидростатического давления:
В статической жидкости: статическое давление в какой-либо точке жидкости пропорционально расстоянию от этой точки до поверхности жидкости. А именно: P=ρgh.
в,
P-давление (давление) измеряемой точки,
ρ-средняя плотность,
g-ускорение силы тяжести,
h – высота от измеряемой точки до поверхности жидкости.
Sino-Inst является производителем датчиков гидростатического давления. Мы поставляем более 50 типов датчиков давления.
Датчик давления является наиболее часто используемым датчиком в промышленности. на практике и широко используется в различных средах промышленного автоматического управления. Сюда входят водное хозяйство и гидроэнергетика, железнодорожный транспорт, интеллектуальное строительство, автоматизация производства, аэрокосмическая, военная промышленность, нефтехимия, нефтяные скважины, электроэнергетика, судостроение, станкостроение, трубопроводы и многие другие отрасли.
гидростатический Датчик давления, полностью нержавеющая сталь дизайн. Водонепроницаемый и дышащий дизайн, может измерять манометрическое давление, абсолютное давление и герметичный манометр давление.
Компания Sino-Inst предоставила решения для измерения давления для клиентов много лет. Имеет богатый набор измерения давления для статического давление. Наш датчик давления сделан в Китае. Широко экспортируется в США, Великобританию, Германию, Южную Африку, Норвегию и другие страны.
Если вам нужен датчик гидростатического давления, но у вас есть технические вопросы, пожалуйста, свяжитесь с нашими инженерами по продажам.
