Датчик давления высокой температуры — это тип датчика давления, специально используемый для измерения давления высокотемпературной среды.
Большинство датчиков давления могут измерять температуру среды от 85°C до 125°C. Высокотемпературные датчики давления могут измерять температуры сред до 300°C, 500°C, 650°C, 800°C и даже 850°C. Такие как пар, воздух с высокой температурой, выхлопные газы с высокой температурой, жидкость с высокой температурой, масло с высокой температурой и т. д.
4–20 мА, 0–5/1–5/0–10 В и другие выходные сигналы являются дополнительными. 4-значный локальный цифровой дисплей также является дополнительным.
Особенности высокотемпературного датчика давления
- Конструкция изолирующей диафрагмы из нержавеющей стали 316L, хорошая коррозионная стойкость
- Высокотемпературный чип
- Сильный анти-помех, хорошая долгосрочная стабильность
- Прямой контакт с высокотемпературной средой для улучшения частоты реакции на давление
- Обеспечивает низкое давление, среднее давление, богатый диапазон давления высокого давления.
- Датчик и интерфейс давления представляют собой сварные конструкции, а уровень защиты корпуса — IP65.
- Подходит для измерения давления при высокой температуре, низкая температура и среда с нормальной температурой.
- Противоударный, антивибрационный, антикоррозийный
- Диапазон применимых средних температур широк.
Технические характеристики высокотемпературного датчика давления SI-2088
| Диапазон: | 0～1KPa～10KPa～400KPa, -0.1 ～ 0 ～ 1 ～ 60 (MPa), 0 ～ 10KPa ~ 160MPa |
| Полная точность: | 0.5% полной шкалы |
| Выходной сигнал: | 4–20 мА (2-проводная система), 0–5/1–5/0–10 В (3-проводная система), другие выходные сигналы, настраиваемые пользователем. |
| Напряжение питания: | 24 постоянного тока (9 ～ 36 постоянного тока) |
| Средняя температура: | -30℃~160℃~350℃, по индивидуальному заказу до -200℃~850℃. |
| Температура окружающей среды: | Нормальная температура (-20 ～ 85 ℃) |
| Сопротивление нагрузки: | Тип токового выхода: максимум 800 Ом; выходное напряжение тип: более 50 кОм |
| Изоляционное сопротивление: | Более 2000 МОм (100 В постоянного тока) |
| Долгосрочная стабильность: | 0.2% FS/год |
| Эффект вибрации: | При частоте механической вибрации 20 Гц ~ 1000 Гц изменение выходного сигнала составляет менее 0.1% полной шкалы. |
| Электрический интерфейс: | Разъем Hessman (настраиваемый) |
| Резьбовое соединение: | M20 × 1.5 и т. д. Другие резьбы могут быть разработаны в соответствии с требованиями заказчика |
| Размеры: | M20 × Φ26.5 × 156 или индивидуальный размер |
| Защита корпуса: | Тип штекера (IP65); тип кабеля (IP67) |
| Безопасность взрывозащищенный: | Ex iaⅡ CT5; EX — IIC T6 Ga |
Информация для заказа
| SI-2088 | Высокотемпературный датчик давления |
| Code | Диапазон |
| (0~Х)кПа | -100кПа…0-0.01…60МПа |
| Code | Выходной сигнал |
| B1 | 4...20mA |
| B2 | 0...10mA |
| B3 | 0-10V |
| B4 | 0-5V |
| B5 | 1-5V |
| B6 | настроить |
| Code | Подключение к процессу |
| P1 | M20 * 1.5 |
| P3 | G1 / 4 |
| P4 | G1 / 2 |
| P0 | Настроить |
| Code | Электрические соединения |
| C1 | сустав Хиршмана |
| C2 | кабельный выход |
| Code | Дополнительные функции |
| G | Манометрическое давление (по умолчанию) |
| A | Абсолютное давление |
| S | Герметичный манометр |
| V1 | Источник питания 24 В постоянного тока |
| V5 | Источник питания 12 В постоянного тока |
| D | Цифровой индикатор |
| Code | Диапазон температур |
| ХХ ℃ | -30 ℃ ~ 160 ℃ ~ 350 ℃, по индивидуальному заказу до -200 ℃ ~ 850 ℃. |
| СИ-2088 (0-1) МПа B1 P1 C2 GD 800 ℃ |
Узнайте больше о высокотемпературных датчиках давления

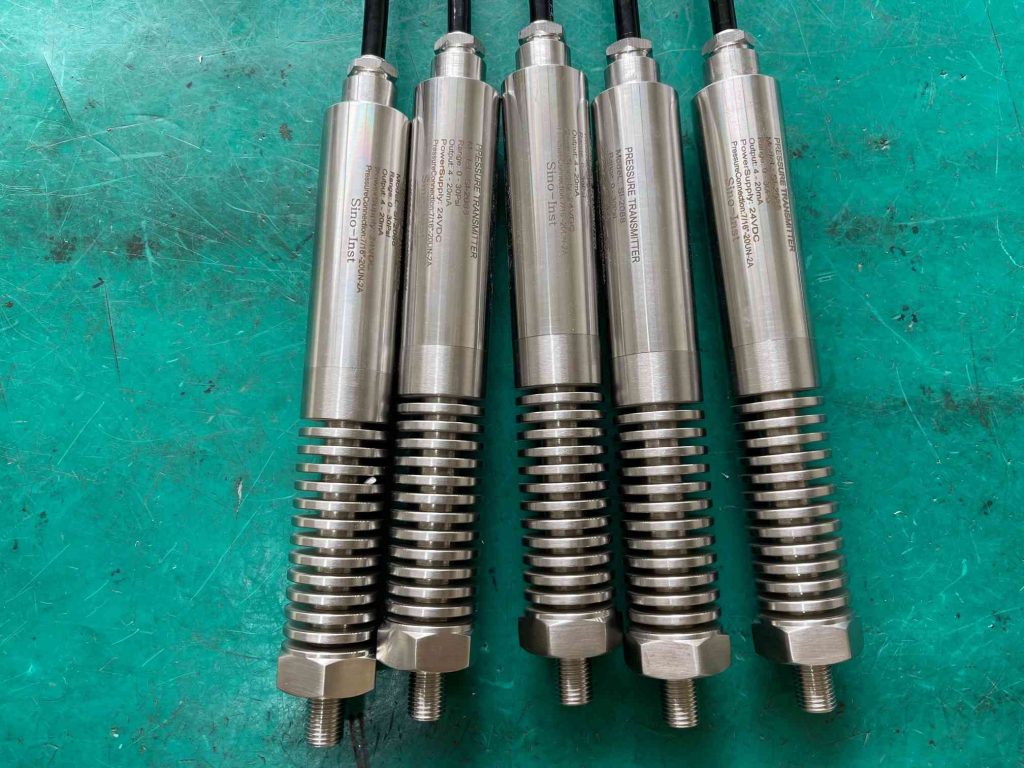

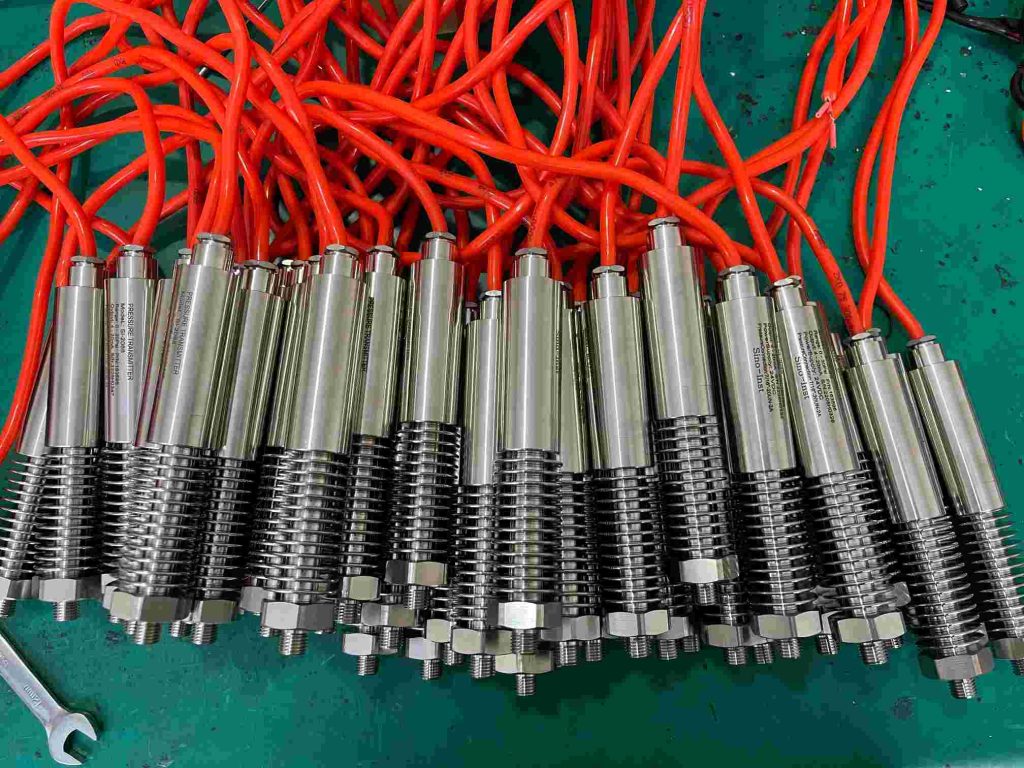

Охлаждающий элемент изготовлен из нержавеющей стали и встроен в корпус датчика давления. Это снижает температуру вблизи бесшкальный манометр.
Этот метод измерения высокотемпературных сред позволяет эффективно снизить стоимость высокотемпературных сред. датчики давления.
При измерении давления в паропроводе следует выбирать высокотемпературный датчик давления из-за высокой температуры окружающей среды.
Прежде всего, когда мерный пар давления, высокотемпературный датчик давления должен быть установлен в верхней половине трубопровода, а нижняя половина и горизонтальная осевая линия трубопровода образуют угол 0°~45°.
В реальных условиях пара он также может проходить через изгиб поверхности (трубу конденсатора). Потому что пар конденсируется в воду на изгибе после прохождения изгиба, что изолирует температуру. Чтобы добиться хорошего охлаждающего эффекта.
Датчик давления высокого давления относится к типу датчика давления, который можно измерить в процессе работы.измерение высокого давления и контроль. Обычные датчики давления обычно достигают 100 МПа, 140 МПа, 160 МПа. Условия высокого давления 200 МПа и выше встречаются относительно редко. Обычно по специальному заказу.
Встроенный датчик температуры и давления сочетает в себе двухслойные характеристики датчика температуры и датчика давления, который может измерять как температуру, так и давление. Его структурная конструкция, как правило, предполагает добавление датчика температуры под датчиком давления. Поэтому характеристики отличаются от обычных датчиков давления. Также не похож на обычный датчик температуры.
Встроенные датчики температуры и давления обычно имеют четырехпроводный выход, а температура сигнал и сигнал давления выводятся в отдельности. Он спроектирован таким образом по какой-то причине. Потому что, хотя пользователям нужны встроенные датчики температуры и давления, но
Это сделано из соображений установки, и сигналы все равно необходимо собирать отдельно. Это помогает анализировать сигналы по отдельности.
Встроенный датчик температуры-давления значительно экономит материалы датчика, что делает цену встроенного датчика температуры-давления дешевле, чем стоимость отдельного датчика температуры и датчика давления.
Встроенный датчик температуры и давления значительно облегчает использование клиентами, особенно когда необходимо измерить температуру и давление в нескольких местах трубопровода. Если используются отдельные датчики температуры и давления, создается впечатление, что трубопровод покрыт датчиками, но проводка также особенно сложна. Встроенный датчик температуры и давления очень хорошо решает эту проблему.
Если вы не можете найти ответ на свой вопрос в наших высокотемпературных датчиках давления, вы всегда можете связаться с нами, и мы свяжемся с вами в ближайшее время.
Другие рекомендуемые датчики давления
Sino-Inst является производителем высокотемпературных датчиков давления. Мы поставляем более 15 типов высокотемпературных датчиков давления.
Существует множество типов датчиков давления, например, датчики сопротивления деформации. манометрическое давление датчики, полупроводниковые тензодатчики давления, кремниевые пьезорезистивные датчики давления, индуктивные датчики давления, емкостные датчики давления, резонансные датчики давления и емкостные датчики.
SI-2088 датчик давления высокой температуры | В качестве измерительного элемента сигнала выбран датчик давления, устойчивый к высоким температурам, 300–500–850 °C. Давление измеряемой среды передается на датчик через конструкцию рассеивания тепла на преобразователе. В корпусе из нержавеющей стали расположена высокоточная схема обработки сигнала, которая преобразует выходной сигнал датчика в стандартный выходной сигнал. Весь продукт прошел строгие испытания и проверку на старение компонентов, полуфабрикатов и готовой продукции, а его характеристики стабильны и надежны.
Высокотемпературные датчики давления SI-2088 широко используются в различных местах с высокими температурами, таких как нефтяное оборудование, химическое оборудование, насосы и компрессоры, электроэнергетика, котлы и природный газ.
Компания Sino-Inst предоставила решения для измерения давления для клиентов много лет. Наш датчик давления, сделанный в Китае. Широко экспортируется в США, Великобританию, Германию, Южную Африку, Норвегию и другие страны.
Если вам нужен высокий Датчики температуры и давления, но у вас есть технические вопросы, пожалуйста, свяжитесь с нашими инженерами по продажам.
