Ультразвуковой линейный расходомер-сегментный тип трубы
Ультразвуковой линейный расходомер имеет как главный компьютер, так и датчик, установленный на измерительной трубе. Уровень защиты высокий и может достигать IP68. В сочетании с датчиком температуры можно обеспечить измерение тепла. Его можно использовать для мониторинга производства, отладки водного баланса, отладки баланса теплосети и мониторинга энергосбережения. Ультразвуковой линейный расходомер является важным инструментом измерения расхода в производственном процессе.
Особенности ультразвукового линейного расходомера
- ЖК-дисплей: ЖК-дисплей с большим экраном, мгновенный расход, совокупный расход, расход и другие параметры.
- Высокоточное измерение: точность до 1%, линейность 0.5%, точность повторяемости 0.2%.
- Большой диапазон измерения: различные типы датчиков позволяют измерять расход в трубах диаметром DN15 ~ DN1200 (другие модификации).
- Мощная функция памяти: автоматически запоминает совокупный поток за предыдущие 512 дней, предыдущие 128 месяцев и предыдущие 10 лет, автоматически запоминает время и поток предыдущих 64 раз включения и отключения электроэнергии, а также автоматически запоминает, находится ли рабочее состояние расходомер в течение предыдущих 32 дней был в норме.
- Поддержка измерение тепла: оснащен датчиком температуры, можно измерять температуру
- Высококачественный водонепроницаемый разъем: устойчивый к старению, обладающий высокой степенью защиты, защищающий внутренние цепи. Может адаптироваться к суровым условиям работы на объекте.
- Интеллектуальный выход: токовый выход 4–20 мА, удаленная передача данных RS485/MODBUS. Релейный выход.
Технические параметры ультразвукового линейного расходомера
| Принцип | Время прохождения ультразвука принцип измерения |
| Точность подачи | Расход: ±1%; счетчик вторичного тепла (лучше); повторяемость: 0.2%; линейность 0.5% |
| работать | Поддержка 4-клавишного магнитного джойстика или 4-клавишной сенсорной клавиатуры и программного обеспечения для имитации клавиатуры. |
| Выход сигнала | 4 мА~20 мА постоянного тока |
| входного сигнала | Может быть подключен к трехпроводному датчику температуры для измерения тепла. |
| Интерфейс передачи данных | Выход RS485, поддерживает MODBUS и другие протоколы. |
| Производство труб | Допускается футеровка стальных, нержавеющих, чугунных, цементных труб, медных, ПВХ, алюминиевых, стеклопластиковых и других плотных труб. |
| Внутренний диаметр трубки | DN15 ~ DN1200 |
| Прямой участок трубы | Наилучшая точка установки датчика: 10D вверх по течению, 5D вниз по течению и 30D от выхода насоса (D — внутренний диаметр трубы). |
| Тип измерительной среды | Вода, морская вода, промышленные сточные воды, кислотные и щелочные жидкости, спирт, различные масла и другие однородные жидкости, способные проводить ультразвуковые волны. |
| Температура | -30 ℃ ~ 160 ℃ |
| мутность | 10000 страниц в минуту и содержимое небольших пузырьков |
| Расход | (0~±10)м/с |
| Температура | Хост: -20℃~60℃; Датчик: -30℃~160℃ |
| Влажность | Хост: 85% относительной влажности; датчик: можно погружать в воду, глубина воды <2 м (примечание: датчик необходимо заполнить клеем) |
| Источник питания | 8 В~36 В постоянного тока (опционально) или 85 В~264 В постоянного тока (опционально) или источник питания от литиевой батареи 3.6 В (опционально) |
| Потребляемая мощность | 1.5 Вт |
Дополнительные датчики

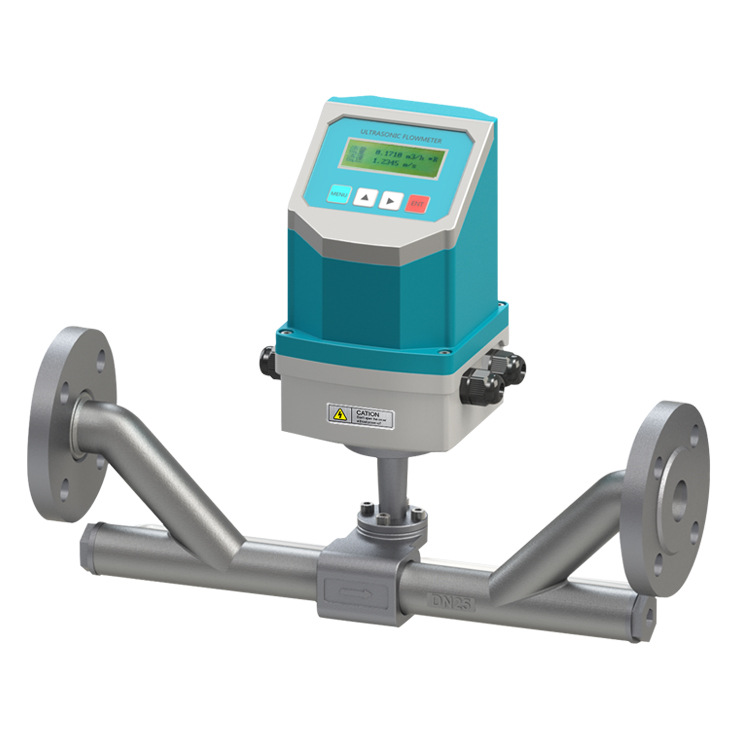

Датчик сегмента трубы типа π
Применимо к диаметру DN15-DN32.
Стандартный датчик трубы
Применимо к диаметру DN40-DN1200.
Подробнее Рекомендуемые ультразвуковые расходомеры
Каковы требования к прямолинейному ходу ультразвукового расходомера?
Чтобы обеспечить точность измерения расхода ультразвуковым расходомером, при выборе точки измерения необходимо выбрать место с равномерным полем потока жидкости. В целом следует придерживаться следующих принципов:
- Жидкость в испытуемом трубопроводе должна быть заполнена.
- Материал испытуемой трубы должен быть однородным и плотным и легко распространяться ультразвуковым волнам. Например, вертикальные участки трубы (снизу вверх) или горизонтальные участки (желательно в самой нижней точке всего трубопровода).
- Расстояние установки более чем в 10 раз превышает диаметр на входе и более чем в 5 раз превышает диаметр на выходе. (Примечание: для разных инструментов требуются разные расстояния. Конкретное расстояние зависит от инструкции к инструменту). Здесь нет клапанов, колен, прямых участков труб одинакового диаметра и т. д. Измерение Точка должна находиться полностью вдали от источников помех, таких как клапаны, насосы, высоковольтное электричество и преобразователи частоты.
- 30D для выпускного отверстия насоса и полуоткрытого клапана.
- Всесторонне рассмотрите ситуацию с масштабированием трубопровода, и лучше всего выбрать участок трубопровода без масштабирования.
Другие решения для измерения расхода
- Расходомеры водорода для массового и объемного расхода
- Расходомеры напитков для контроля расхода и количественного розлива
- Промышленные цифровые гелиевые расходомеры | Массовый объемный расход
- Расходомеры жидкого и газового аммиака NH3
- Руководство по выбору материала футеровки магнитного расходомера и электродов
- Электронные расходомеры с цифровым дисплеем
- Пример применения: массовый расходомер измеряет расход и плотность известкового раствора
- Справочник: Типы массовых расходомеров
- Датчик расхода жидкости | Типы и список продуктов
- Что такое расходомер с переменным сечением?
Ультразвуковой линейный расходомер — широко используемый прибор для измерения расхода и тепла. В основном он используется для измерения расхода жидкости (жидкости) и тепла на закрытых участках труб. Он имеет множество преимуществ, таких как высокая стоимость, широкое применение, хорошая адаптируемость, относительно высокая точность, относительно экономичность и долговечность.
Ультразвуковые линейные расходомеры Sino-Inst точно устанавливают ультразвуковые датчики (широко известные как зонды) на участках труб различных спецификаций и стандартов. Секции труб и зонды объединены в одно целое и образуют ультразвуковой расходомер и калориметр со вспомогательными приборами.
Если вам необходимо приобрести ультразвуковые линейные расходомеры или у вас есть соответствующие технические вопросы, свяжитесь с нашими инженерами.
